Дымоход для газового котла: виды, требования и монтаж

Дымоход для газового котла — это не просто труба, а часть системы безопасности дома. Через него уходят продукты горения, а от того, насколько правильно подобран диаметр, материал и высота, зависит и КПД оборудования, и защита семьи от угарного газа. Разберём по порядку, какие бывают дымоходы для газовых котлов, какие требования к ним предъявляют и на что смотреть при монтаже.

Зачем газовому котлу правильный дымоход

Задача дымохода — стабильно отводить дымовые газы наружу и создавать тягу, которая подтягивает свежий воздух к горелке. Если канал узкий, короткий или собран с ошибками, газы отводятся плохо: котёл начинает тактовать, автоматика уходит в ошибку по тяге, а в худшем случае продукты горения попадают в помещение. Поэтому дымоход рассчитывают под конкретный котёл, а не берут «какой был».

У газового оборудования есть важная особенность: температура отходящих газов относительно невысокая, а при работе выделяется водяной пар. На холодных стенках канала он превращается в конденсат, причём кислый. Именно борьба с конденсатом и коррозией — главная инженерная задача при выборе дымохода для газового котла, и она во многом определяет и материал внутренней трубы, и её толщину.

Виды дымоходов для газового котла

Тип дымохода в первую очередь зависит от того, какой у вас котёл — с открытой или закрытой камерой сгорания. Основных решений несколько.

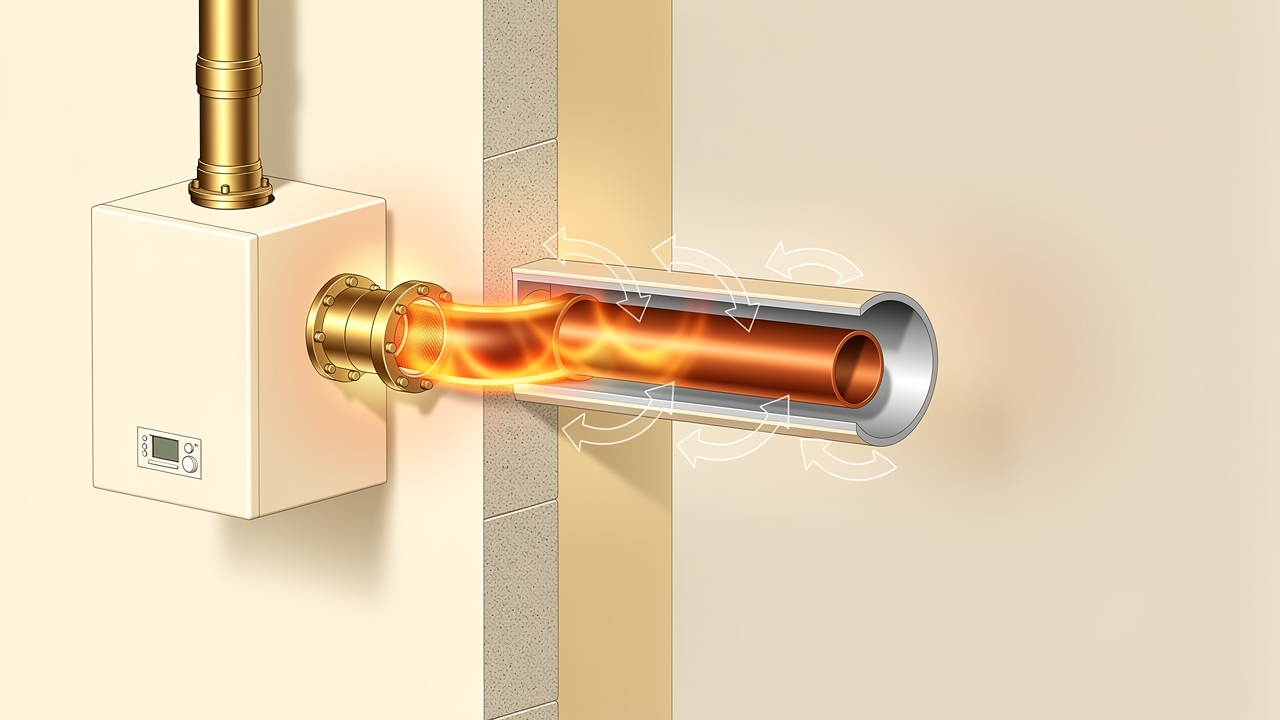

• Коаксиальный — «труба в трубе». По внутренней уходят дымовые газы, по внешней с улицы подаётся воздух к горелке. Это стандартное решение для турбированных котлов с закрытой камерой: канал выводят горизонтально через стену, дорогой вертикальный дымоход не нужен. Компактно и удобно для настенного газового двухконтурного котла.
• Сэндвич из нержавеющей стали — две трубы с утеплителем между ними. Универсальный вариант для вертикального отвода, подходит и для напольных котлов с открытой камерой. Держит тепло, меньше конденсата, собирается из модульных элементов.
• Керамический — модульная система с внутренней керамической трубой в бетонном коробе. Долговечен и стоек к кислоте, но дороже и тяжелее, чаще закладывается на этапе строительства дома.
• Полимерный (пластиковый) — специальные термостойкие каналы для конденсационных котлов, где температура газов низкая. Материал спокойно переносит постоянный контакт с конденсатом.

Отдельно стоит упомянуть кирпичные каналы в стенах старых домов: под современный газовый котёл их обычно гильзуют — вставляют внутрь нержавеющую трубу, иначе кладка быстро разрушается от конденсата.

Коаксиальный или раздельный дымоход: что выбрать для турбокотла

У котла с закрытой камерой сгорания (турбированного) есть два способа подключения к улице — коаксиальный канал и раздельная система, когда дымоудаление и подача воздуха идут по двум отдельным трубам. Оба варианта рабочие, но подходят под разные ситуации.

Коаксиальный удобен там, где котёл висит у наружной стены: короткий горизонтальный вывод, минимум элементов, воздух с улицы уже подогревается о горячую внутреннюю трубу, что снижает риск обмерзания горелки. Ограничение — длина: у большинства котлов горизонтальный коаксиал ограничен примерно 3–5 м (уточняется по паспорту), и каждое колено «съедает» часть этого запаса — один отвод эквивалентен примерно 1–2 м прямой трубы.

Раздельная система (два канала 80/80 мм) нужна, когда котёл стоит в глубине дома и до фасада далеко, либо когда воздух хочется брать не с улицы, а из вентканала. Раздельный дымоход позволяет развести трубы на 15–20 м суммарной длины, гибко их проложить и вывести дым вертикально выше окон соседей. Минус — больше элементов, стыков и работы по монтажу.

Критерий	Коаксиальный	Раздельный (80/80)
Типичная длина	до ~3–5 м, чаще горизонтально	до 15–20 м суммарно
Монтаж	проще, меньше элементов	сложнее, больше стыков
Когда выбирают	котёл у наружной стены	котёл в глубине дома, длинная трасса
Забор воздуха	с улицы, подогревается	с улицы или из шахты

Практический ориентир: если есть возможность вывести котёл коротким путём через стену — берут коаксиал, он дешевле и надёжнее в эксплуатации. Как только трасса становится длинной или с несколькими поворотами, переходят на раздельную схему. Точные предельные длины и число отводов всегда сверяют с инструкцией конкретного котла.

Из чего делают внутреннюю трубу: марка стали и толщина

Сердце любого стального дымохода — внутренняя труба, которая напрямую контактует с агрессивной средой. Её характеристики важнее всего.

• Марка стали. Для газовых котлов внутреннюю трубу делают из нержавейки. Массовые варианты — AISI 430 и 439 (ферритные, недорогие, для умеренных условий) и AISI 304 (аустенитная, более стойкая к коррозии). Для конденсационных котлов, где конденсата особенно много, применяют кислотостойкую AISI 316/316L.
• Толщина стали. Для внутренней трубы дымохода газового котла типична толщина 0,5–1,0 мм. Слишком тонкий металл быстрее прогорает и корродирует, слишком толстый — избыточен и дорог. Часто оптимум — 0,5–0,8 мм для качественной нержавейки.
• Тип шва. У недорогих труб шов сварен встык и не проварен насквозь — такой стык раньше начинает «плакать» конденсатом. У качественных сэндвичей шов лазерный, сплошной и зачищенный; для газа с его кислым конденсатом это заметно продлевает срок службы.

Когда в описании товара пишут «сэндвич, марка стали внутренней трубы AISI 304, толщина стали 0,5 мм» — это как раз те два параметра, по которым сравнивают модели между собой. Если встречаете подзабытые термины, загляните в наш словарь, где разобраны марки стали и элементы дымохода простым языком.

Требования и нормативы: диаметр, высота, тяга

Дымоход для газового оборудования проектируют не «на глаз» — есть свод правил и требования производителя котла. Ключевые моменты, которые нужно соблюсти.

• Диаметр. Внутренний диаметр канала не должен быть меньше выходного патрубка котла. Для настенных моделей это обычно Ø 60/100 или Ø 80/125 мм (коаксиал) либо 80–130 мм для раздельного дымохода; для мощных напольных котлов — 150–200 мм. Ориентир по мощности: котлу до 30 кВт чаще всего хватает канала 130–150 мм, а на 40–60 кВт закладывают 180–200 мм. Сужение недопустимо.
• Высота. Для естественной тяги общая высота от котла до устья, как правило, не меньше 5 м. Над плоской кровлей труба поднимается минимум на 0,5 м; если она стоит в пределах 1,5 м от конька — минимум на 0,5 м выше конька.
• Герметичность и ревизия. Стыки собирают герметично, внизу предусматривают сборник конденсата и ревизию для чистки. Горизонтальные участки делают минимальными, с небольшим уклоном.
• Помещение. В топочной нужна приточная вентиляция: газовому котлу необходим воздух для горения, и при открытой камере он берётся из помещения.

Про высоту устья относительно конька стоит сказать подробнее — это частый источник ошибок. Правило простое: чем ближе труба к коньку, тем выше её поднимают. В пределах 1,5 м от конька по горизонтали — минимум на 0,5 м выше конька; на 1,5–3 м — не ниже линии конька; дальше 3 м — не ниже условной линии, проведённой от конька под углом около 10°. Смысл — вывести устье из зоны ветрового подпора, где скат крыши создаёт завихрения и «задувает» тягу обратно.

Точные значения диаметра и схему всегда сверяют с паспортом конкретного котла — производитель указывает максимальную длину дымохода и допустимое число отводов.

Особенности дымохода для конденсационного котла

Отдельный разговор — конденсационный котёл. Он специально охлаждает дымовые газы, чтобы забрать у них тепло конденсации пара, за счёт чего добавляет к КПД примерно 10–15 % по сравнению с обычным котлом. На выходе газы уже почти холодные, поэтому обычный горячий дымоход тут не подходит: конденсата образуется много, и он должен свободно стекать.

Поэтому для таких котлов применяют кислотостойкие каналы — полимерные трубы или нержавейку AISI 316, часто в коаксиальном исполнении. Дымоход монтируют с уклоном к котлу или к сборнику, чтобы конденсат уходил в канализацию через нейтрализатор. Пытаться подключить конденсационный котёл к старому кирпичному каналу без гильзы — прямой путь к сырости и разрушению трубы.

Ещё одно отличие — объём конденсата. Конденсационный котёл может давать 2–5 л кислой жидкости в сутки (pH около 3–4), поэтому при заметных объёмах ставят нейтрализатор — ёмкость с гранулами, снижающими кислотность перед сливом в канализацию. И отдельно продумывают, чтобы слив не замерзал в холодном участке трубы зимой, иначе ледяная пробка перекроет отвод.

Монтаж дымохода: основные правила и элементы

Даже качественные комплектующие не спасут при небрежной сборке. Типовая система собирается из модульных элементов: труб, отводов (колен), тройника с ревизией, сборника конденсата, проходных узлов через перекрытие и кровлю, оголовка. Основные правила монтажа такие.

• Элементы стыкуют строго по направлению — так, чтобы конденсат стекал внутри трубы, а не затекал в утеплитель на стыках.
• Дымоход крепят к стене хомутами с шагом около 1,5–2 м, который не даёт трубе играть; вертикаль контролируют уровнем.
• В местах прохода через сгораемые конструкции ставят проходные узлы с разделкой и негорючей изоляцией, выдерживая отступ от стенки канала до дерева порядка 250 мм — это требование пожарной безопасности.
• Верх завершают оголовком или дефлектором, защищающим от осадков и обратной тяги при ветре.

Про сборку «по конденсату» стоит пояснить отдельно. По дыму в вертикальном канале верхний элемент вставляют внутрь нижнего, чтобы стекающий по стенке конденсат оставался внутри трубы и уходил в сборник, а не капал на утеплитель через стык. На горизонтальных участках выдерживают уклон в сторону котла или сборника — примерно 30–50 мм на каждый 1 м длины, чтобы влага не застаивалась.

Монтаж дымохода обычно идёт в связке с обвязкой самого котла, поэтому его удобно планировать вместе с общим монтажом отопления. Так проще согласовать проход трубы, расположение котла и точку вывода на кровлю.

Обратная тяга и ветровая зона: как её избежать

Обратная тяга — это когда дымовые газы вместо того, чтобы уходить вверх, идут обратно в помещение. Для газового котла это опасно: в дом попадает угарный газ, а автоматика современных моделей при срыве тяги просто гасит горелку. Причин несколько, и большинство из них закладываются ещё на этапе проекта.

• Низкое устье в зоне ветрового подпора. Если труба выведена ниже конька или рядом с более высоким объектом (соседний дом, дерево, стена), ветер создаёт над устьем область повышенного давления и «запирает» дымоход. Лечится правильной высотой оголовка.
• Недостаток приточного воздуха. Герметичный дом без притока — частая причина. Котёл с открытой камерой не может забрать воздух, и тяга опрокидывается. Решение — приточный клапан или отдельный воздуховод.
• Холодный дымоход. Неутеплённый канал на морозе долго прогревается, и первые минуты после розжига тяга слабая. Сэндвич с утеплителем прогревается быстрее и держит тягу стабильнее.

Против ветрового опрокидывания помогает и правильный оголовок. В сильно продуваемых, «ветровых» зонах ставят дефлектор — насадку, которая использует поток ветра для усиления тяги, а не для её подавления. Для турбокотла с принудительным дымоудалением вентилятор сам создаёт напор, поэтому такие котлы менее чувствительны к ветру, но и у них устье не выводят в карман между стенами, где застаивается воздух.

Проверка, чистка и обслуживание дымохода

Дымоход — не «поставил и забыл». Даже у газового котла с относительно чистым выхлопом канал со временем зарастает: оседает сажа от неполного сгорания, скапливается конденсатный налёт, в устье попадают листья и птичьи гнёзда. Регулярная проверка — часть безопасной эксплуатации.

• Периодичность. Осмотр и при необходимости чистку дымохода газового котла обычно проводят перед началом отопительного сезона, 1 раз в год. Оголовок и искрозащитную сетку полезно осматривать чаще — их чаще всего забивает мусором.
• Ресурс. Качественный нержавеющий сэндвич со стенкой 0,5–0,8 мм при регулярном обслуживании служит 15–20 лет; дешёвая тонкая труба может потечь уже через 2–3 года.
• Что проверяют. Проходимость канала, состояние стыков и утеплителя, наличие конденсата в сборнике, целостность оголовка, тягу на розжиге. Отдельно смотрят, не появилась ли на трубе ржавчина или потёки — это сигнал, что конденсат нашёл выход наружу.
• Как чистят. Через ревизию и сборник конденсата: снимают заглушку, удаляют налёт ёршиком по размеру канала, сливают накопившуюся жидкость. Химические средства от сажи для газа почти не нужны — там основная проблема не сажа, а именно конденсат.

Признаки, что дымоходу нужна внеплановая проверка: котёл стал чаще уходить в ошибку по тяге, изменился цвет пламени горелки, в топочной появился запах продуктов горения, на трубе или потолке рядом проступила сырость. Любой из этих симптомов — повод не откладывать осмотр. Работы с газовым оборудованием и дымоудалением доверяют специалистам с допуском.

Типичные ошибки при выборе и установке

Чаще всего проблемы с дымоходом газового котла возникают из-за одних и тех же промахов:

• Занижение диаметра «чтобы дешевле» — котёл начинает ошибаться по тяге.
• Много горизонтальных участков и колен — тяга падает, растёт сопротивление.
• Экономия на марке стали — тонкая труба сомнительного качества прогорает за пару сезонов.
• Нет сборника конденсата — влага скапливается и разрушает нижние элементы.
• Установка не по паспорту котла — превышена максимальная длина или число отводов.
• Сборка элементов «наоборот» — конденсат затекает в стыки и утеплитель вместо того, чтобы стекать в сборник.

Все эти преимущества грамотно собранной системы — стабильная тяга, отсутствие конденсата в утеплителе, долгий срок службы — стоят того, чтобы отнестись к дымоходу так же серьёзно, как к выбору самого котла.

Сколько стоит дымоход: ориентиры по МО

Точная цена зависит от типа, диаметра, марки стали и высоты, поэтому ниже — только рыночные ориентиры по Москве и области; окончательная сумма считается по проекту. Готовый коаксиальный комплект для настенного котла в среднем обходится в 4 000–9 000 ₽, а вертикальный сэндвич высотой около 6 м с элементами и монтажом — ориентировочно от 40 000 ₽.

Решение	Ориентир по цене
Коаксиальный комплект для настенного котла	от 4 000–9 000 руб.
Сэндвич-труба AISI 304, 0,5 мм (за 1 м)	ориентир 1 200–2 500 руб.
Полный вертикальный дымоход с элементами	ориентир 20 000–45 000 руб.
Монтаж под ключ	ориентир от 15 000 руб., точное — по проекту

Цифры условны и приведены как порядок величины: марка стали, толщина и сложность прохода кровли сильно меняют смету. Мы поможем подобрать тип дымохода под ваш котёл и передадим заявку на расчёт проверенному исполнителю по Подмосковью — без предоплаты и навязанных решений.

Частые вопросы

Какой диаметр дымохода нужен для газового котла?

Не меньше выходного патрубка котла. Для настенных моделей это чаще всего 60/100 или 80/125 мм в коаксиальном исполнении либо 80–130 мм для раздельного дымохода, для мощных напольных — до 150–200 мм. Точное значение всегда берут из паспорта конкретного котла.

Какая марка стали и толщина лучше для внутренней трубы?

Для обычного газового котла подходит нержавейка AISI 304 или 439 толщиной 0,5–1,0 мм. Для конденсационного, где много кислого конденсата, выбирают кислотостойкую AISI 316. Слишком тонкий металл экономить не стоит — он быстрее прогорает.

Можно ли подключить котёл к старому кирпичному дымоходу?

Напрямую — нежелательно: кладка разрушается от конденсата. Правильное решение — гильзование, то есть установка внутрь нержавеющей трубы нужного диаметра. Для конденсационного котла это обязательное условие.

Обязателен ли сборник конденсата?

Да. В нижней части дымохода предусматривают сборник конденсата и ревизию для чистки. Без них влага скапливается на стыках, затекает в утеплитель и постепенно разрушает трубу, особенно у конденсационных котлов.

Что выбрать — коаксиальный или раздельный дымоход?

Если котёл висит у наружной стены и трасса короткая, проще и дешевле коаксиал. Если котёл стоит в глубине дома, трасса длинная или с несколькими поворотами, берут раздельную систему из двух труб. В обоих случаях длину и число отводов сверяют с паспортом котла.

Как часто чистить дымоход газового котла?

Как правило, раз в год перед отопительным сезоном: проверяют проходимость канала, сливают конденсат из сборника, осматривают оголовок и стыки. При признаках срыва тяги или запахе продуктов горения проверку делают внепланово.
