Схема отопления частного дома — это то, как теплоноситель расходится от котла по радиаторам и возвращается обратно. От выбора схемы зависит, насколько равномерно прогреются комнаты, сколько уйдёт трубы и можно ли будет регулировать температуру в каждом помещении отдельно. Ниже разберём три базовые схемы разводки, расчёт мощности котла на конкретных цифрах, обязательные узлы системы и типичные ошибки. Марку и модель котла здесь не называем: их определяет проект и поставщик под ваш дом, а не универсальный совет из статьи.
Из чего состоит система отопления
Любая водяная система отопления частного дома собирается из одних и тех же элементов, независимо от схемы разводки. Котёл нагревает теплоноситель; трубы разносят его по контуру; радиаторы отдают тепло в помещения; обратная линия возвращает остывшую воду. К этому добавляются три обязательных узла, без которых система не работает безопасно.
Циркуляционный насос гонит теплоноситель по кругу — на площади свыше 100 м² естественной циркуляции почти всегда не хватает, и разница температур между первым и последним радиатором может доходить до 15–20 °C. Расширительный бак принимает излишек объёма: вода при нагреве с 20 до 80 °C расширяется примерно на 3%, и этот излишек некуда деть в замкнутом контуре. Группа безопасности сбрасывает давление через клапан, если оно превысит расчётные 3 бар. Эти три элемента ставят на любой схеме.
Отдельный вопрос — теплоноситель. В большинстве домов с постоянным проживанием это обычная подготовленная вода: у неё выше теплоёмкость и она дешевле. Если дом стоит без отопления зимой, воду заменяют антифризом на основе пропиленгликоля, который не замерзает до −30…−35 °C. Плата за это — теплоёмкость антифриза примерно на 10–15% ниже, он гуще, и под него нужен насос с запасом по напору. Выбор теплоносителя влияет и на подбор радиаторов, и на объём расширительного бака, поэтому его закладывают в проект заранее, а не доливают потом.
Коротко о выборе схемы. Дом до 80–100 м² в один этаж — обычно достаточно однотрубной или простой двухтрубной разводки. Два этажа, много комнат, планы на тёплый пол — двухтрубная либо коллекторная. Чем важнее регулировать каждую комнату отдельно, тем сильнее чаша весов смещается от однотрубной схемы к лучевой.

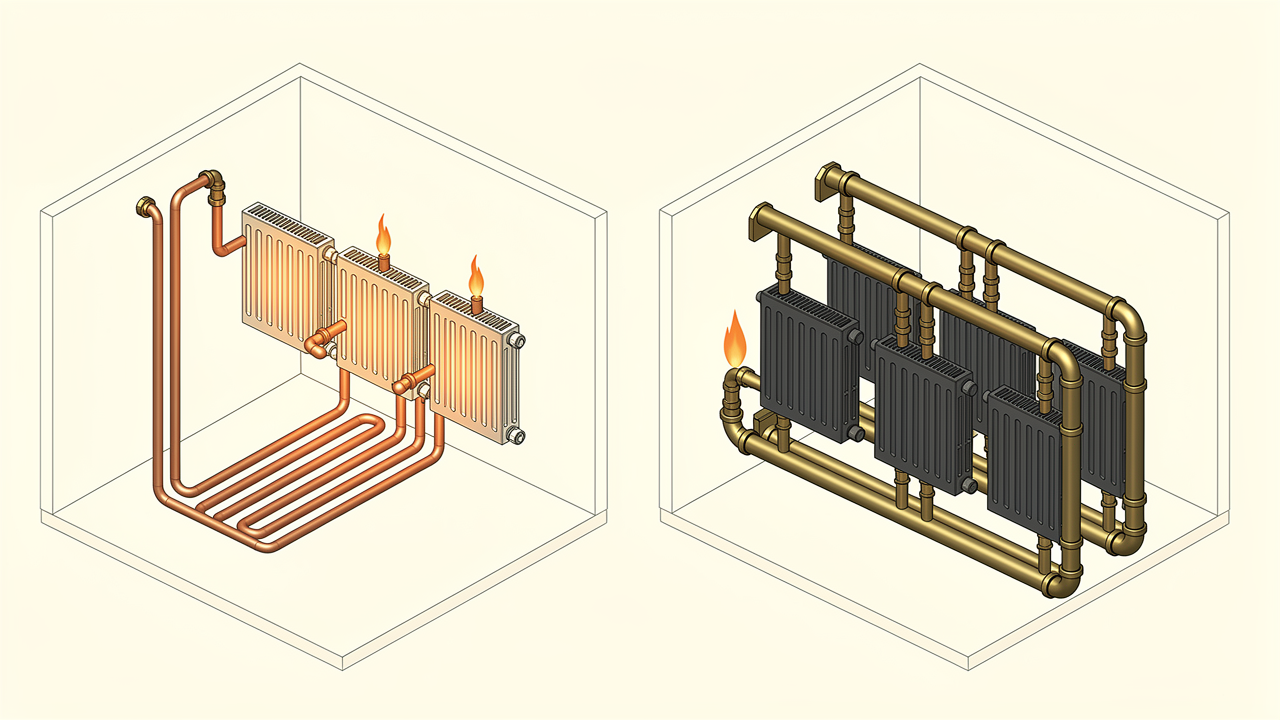

Однотрубная схема («ленинградка»)
В однотрубной схеме все радиаторы включены последовательно в одно кольцо: теплоноситель проходит через первый прибор, частично остывает и идёт к следующему. Отсюда её главный недостаток — падение температуры по ходу контура. Первый радиатор может быть нагрет до 70 °C, а пятый в том же кольце — уже до 55–58 °C. На коротких ветках из 3–5 приборов это почти незаметно, на длинных из 8–10 — критично.
Плюсы однотрубной разводки измеримы: труб уходит на 20–30% меньше, монтаж проще, кольцо одно. Поэтому «ленинградку» часто выбирают для небольших одноэтажных домов до 80 м². Минус — слабая регулировка: прикрутив один радиатор, вы меняете поток для всех следующих за ним. Частично это лечится байпасами и балансировочными кранами на каждом приборе, но полностью проблему неравномерности они не снимают.
Есть и приём против остывания контура: на дальних радиаторах добавляют секции. Если первый прибор в кольце рассчитан на 8 секций, то пятому при той же теплоотдаче может понадобиться 10–11, чтобы скомпенсировать более низкую температуру теплоносителя. Это работает, но увеличивает и цену радиаторов, и объём воды в системе. Материал труб на однотрубную схему обычно берут тот же, что и на любую другую: полипропилен, сшитый полиэтилен или металлопластик — конкретный материал и диаметр закладывает проект под давление и температуру контура.
Двухтрубная схема
Двухтрубная система отопления разделяет подачу и обратку на две отдельные линии. К каждому радиатору подходит горячая труба от подачи и отводится остывшая в обратку. За счёт этого все приборы получают теплоноситель почти одной температуры — разброс между первым и последним радиатором обычно держится в пределах 3–5 °C против 12–15 °C у однотрубной.
Это даёт нормальную регулировку: термоголовка на любом радиаторе меняет температуру только в своей комнате и не сбивает настройку соседних. Плата за это — больше материала: труб на двухтрубную разводку уходит примерно в 1,5–1,8 раза больше, чем на однотрубную той же площади. Для двухэтажного дома, где важно управлять каждой комнатой, эта переплата обычно оправдана. Разводку делают горизонтальной (поэтажно) или вертикальной (по стоякам между этажами).
Двухтрубную разводку, в свою очередь, собирают тупиковой или попутной. В тупиковой теплоноситель до ближних и дальних радиаторов проходит разный путь, поэтому контур приходится балансировать кранами. В попутной («петля Тихельмана») сумма длин подачи и обратки для каждого радиатора одинакова, и система выходит сбалансированной почти сама — но труб на неё уходит ещё на 10–15% больше. На ветке из 6–8 приборов разница в равномерности заметна; на короткой из 3–4 радиаторов ей обычно можно пренебречь и сэкономить на трубе.
Коллекторная (лучевая) разводка и тёплый пол
Коллекторная, или лучевая, схема — это когда от общего распределительного коллектора к каждому радиатору или петле тёплого пола идёт своя пара труб. Комнаты становятся полностью независимыми: любую можно перекрыть или настроить отдельно, не трогая остальные. Расход трубы максимальный из трёх схем, зато управляемость лучшая, и почти вся разводка прячется в стяжку пола.
У коллекторной схемы есть и обратная сторона, кроме расхода трубы. Коллектор — это узел, который нужно где-то разместить: под него ставят шкаф размером примерно 60×70 см, обычно по одному на этаж. Плюс каждая петля тёплого пола ограничена по длине: контур длиннее 80–100 м гидравлически «не продавливается» насосом, и площадь приходится делить на несколько петель со своими выходами на коллекторе. Это учитывают ещё на этапе разметки, потому что стяжку с уложенной трубой уже не переделать.
Именно лучевая схема нужна под водяной тёплый пол. Теплоноситель в нём идёт заметно холоднее, чем в радиаторах: рабочая температура 35–45 °C против 55–70 °C в батареях. Поэтому тёплый пол не подключают напрямую к котлу — ему нужен свой контур и смесительный узел, который подмешивает обратку и держит температуру подачи в нужном диапазоне. Шаг укладки трубы обычно 15–30 см: чаще у наружных стен, реже в центре комнаты. Подробнее — в материале про водяной тёплый пол.
Как рассчитать мощность котла
Базовый ориентир для Подмосковья — примерно 1 кВт мощности котла на каждые 10 м² при потолках около 2,7 м и хорошем утеплении. Для дома 120 м² это даёт 12 кВт как отправную точку. Дальше цифру корректируют.
К расчётному значению добавляют запас 15–20% на морозные пики и теплопотери — для наших 12 кВт это ещё 1,8–2,4 кВт, итого около 14 кВт. Если котёл будет греть ещё и воду для ГВС, прибавляют примерно 25%: 14 кВт превращаются в 17–18 кВт. Считаем по шагам: 120 м² ÷ 10 = 12 кВт → +20% = 14,4 кВт → +25% на ГВС ≈ 18 кВт. Это грубая прикидка «на салфетке»: точную мощность с учётом окон, стен и вентиляции определяет теплотехнический расчёт по проекту.
Почему нельзя брать котёл «с большим запасом на всякий случай». Слишком мощный котёл на малой площади работает короткими тактами — включился, быстро нагрел, выключился, и так по кругу. Это увеличивает износ и расход топлива. Запаса 15–20% достаточно; двукратный запас вредит, а не помогает.
Типы котлов и ориентиры цен
Тип котла определяет и монтаж, и стоимость эксплуатации. Коротко по измеримым признакам:
- Газовый (магистральный) — самое дешёвое отопление в эксплуатации при наличии газа на участке. Нужен дымоход или коаксиальный вывод через стену у турбо-моделей.
- Электрический — простой монтаж, дымоход не нужен, но эксплуатация дорогая и требуется выделенная электрическая мощность на дом.
- Тепловой насос — тратит в 3–4 раза меньше электроэнергии, чем прямой нагрев ТЭНом, но дорог в монтаже.
- Твердотопливный — автономно и дёшево по топливу, зато ручная загрузка и отдельная котельная.
Рыночные ориентиры по Московской области (оборудование плюс монтаж), точная сумма — только по проекту:
- газовый двухконтурный — 60 000–140 000 ₽;
- газовый одноконтурный с бойлером — 90 000–200 000 ₽;
- электрический — 40 000–90 000 ₽;
- тепловой насос — 350 000–900 000 ₽;
- твердотопливный — 50 000–130 000 ₽;
- пеллетный — 200 000–450 000 ₽;
- дизельный — 120 000–300 000 ₽.
Разброс внутри каждой строки — это разница в мощности, автоматике и обвязке. Сравнить варианты под конкретный дом удобнее в разделе подбора котла.
Обязательные узлы и дымоход
Три узла — циркуляционный насос, расширительный бак и группа безопасности — обязательны на любой схеме; о них шла речь выше. Отдельно стоит вопрос отвода продуктов сгорания. Дымоход нужен газовому и твердотопливному котлу. У турбированного газового котла роль дымохода выполняет коаксиальная труба, выведенная через стену: по внутреннему каналу уходят продукты сгорания, по внешнему заходит воздух для горения.
Электрокотёл и тепловой насос дымохода не требуют вовсе — это часто решающий довод для домов, где вывести полноценный дымоход сложно или дорого. При этом за отказ от дымохода электрокотёл «расплачивается» стоимостью эксплуатации, а насос — ценой монтажа. Выбор узлов, диаметров и материала обвязки закладывается в проект под конкретный котёл и разводку; отдельно про приборы — в материале о радиаторах отопления.
Частые ошибки и пограничные случаи
Несколько типичных промахов, которые обходятся дороже, чем кажется:
- Длинное однотрубное кольцо на весь дом. На 8–10 радиаторах в одном контуре последние комнаты недогреваются на 10–15 °C. Решение — разбить на 2–3 коротких кольца или перейти на двухтрубную.
- Тёплый пол напрямую от котла. Без смесительного узла в стяжку пойдёт теплоноситель 60–70 °C вместо положенных 35–45 °C — это и перегрев покрытия, и растрескивание стяжки.
- Котёл «на глаз». Мощность подбирают либо с двойным запасом (частые такты, износ), либо впритык (в морозы не тянет). Нужен расчёт: площадь ÷ 10, затем +15–20%, и +25% при ГВС.
- Экономия на группе безопасности. Без неё скачок давления выше 3 бар в замкнутом контуре некуда сбросить.
Пограничный случай — дом со сложной планировкой и пристройками. Здесь редко подходит одна чистая схема: часто комбинируют двухтрубную разводку по основным комнатам и лучевую под тёплый пол в санузлах и на кухне. Что именно подойдёт вашему дому, показывает проект; общий обзор — в статье про систему отопления частного дома.
Частые вопросы
Какая схема отопления дешевле — однотрубная или двухтрубная?
Дешевле однотрубная: труб на неё уходит на 20–30% меньше, монтаж проще. Но она хуже регулируется, поэтому её берут в основном для одноэтажных домов до 80 м².
Сколько кВт котла нужно на дом 100 м²?
Отправная точка для Подмосковья — 1 кВт на 10 м², то есть около 10 кВт. С запасом 15–20% выходит 11,5–12 кВт, а при нагреве воды для ГВС — примерно 14–15 кВт. Точную мощность даёт расчёт по проекту.
Почему тёплый пол нельзя подключить прямо к котлу?
Радиаторам нужен теплоноситель 55–70 °C, а тёплому полу — 35–45 °C. Прямое подключение подаёт слишком горячую воду. Поэтому полу ставят свой контур и смесительный узел, который держит нужную температуру.
Обязателен ли циркуляционный насос?
На площади свыше 100 м² — практически всегда: без насоса разница температур между первым и последним радиатором доходит до 15–20 °C. На малых одноэтажных контурах иногда обходятся естественной циркуляцией.
Нужен ли дымоход электрическому котлу?
Нет. Электрокотёл и тепловой насос дымохода не требуют. Дымоход нужен газовому и твердотопливному, а у турбо-газового его заменяет коаксиальная труба через стену.
