Система отопления частного дома — это не один котёл, а связка из источника тепла, разводки труб, приборов нагрева и обязательной обвязки. Ошибка в любом звене чувствуется зимой: то одна комната холоднее на 4–5 °C, то насос гудит, то котёл тактует и жжёт лишнее топливо. Ниже разбираем систему по узлам, показываем расчёты на конкретных цифрах и подсказываем, с чего начать, чтобы проект не пришлось переделывать. Марку и модель конкретного котла здесь не называем — это определяет проект и поставщик под ваш дом.

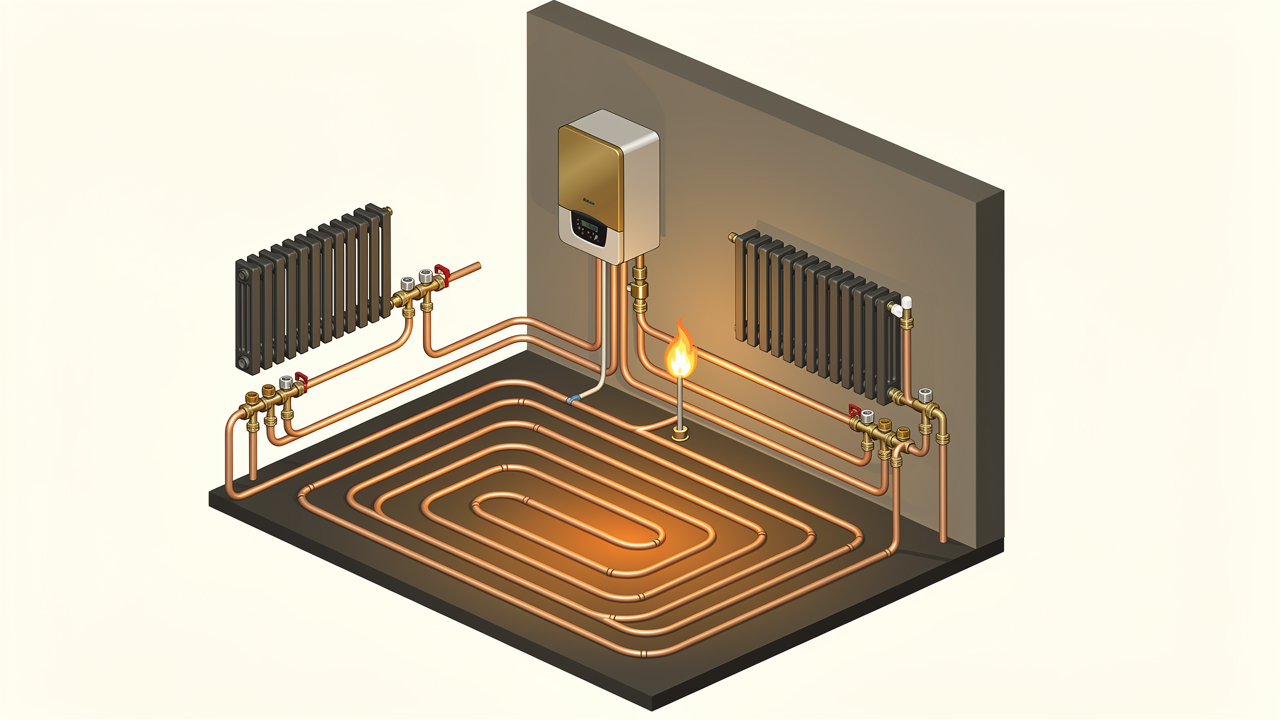

Из чего состоит система отопления частного дома
Любая система отопления частного дома собирается из четырёх групп элементов. Первая — источник тепла, то есть котёл на газе, электричестве, твёрдом топливе или тепловой насос. Вторая — теплоноситель, чаще вода, реже незамерзающая жидкость. Третья — разводка труб, по которой теплоноситель идёт от котла к приборам и обратно. Четвёртая — приборы нагрева: радиаторы и контуры тёплого пола в помещениях.
К этим группам добавляется обвязка — узлы, без которых система не работает стабильно. Циркуляционный насос гонит теплоноситель по контуру, расширительный бак принимает лишний объём воды при нагреве (вода расширяется примерно на 4% при нагреве с 20 до 80 °C), а группа безопасности сбрасывает давление выше 3 бар. Газовому и твердотопливному котлу нужен ещё и дымоход. Понимание этой структуры помогает не переплатить: дорогой котёл при кривой разводке греет дом хуже, чем средний котёл в грамотной двухтрубной схеме.
Важно видеть систему целиком, а не как набор отдельных покупок. Теплоноситель, нагретый котлом до 70 °C, отдаёт тепло радиаторам и возвращается в котёл охлаждённым до 50 °C — эта разница в 20 °C и есть та энергия, которой греется дом. Насос поддерживает движение, разводка задаёт маршрут, а приборы отдают тепло в каждое помещение. Если хоть одно звено подобрано неверно — например, труба слишком узкая или радиаторов не хватает по мощности, — страдает вся система, а не только один узел.
Как рассчитать мощность котла по площади дома
Базовый ориентир для Подмосковья — примерно 1 кВт мощности котла на каждые 10 м² при потолках 2,7 м и хорошем утеплении. То есть дом 120 м² в первом приближении требует около 12 кВт. Это стартовая цифра, а не финальная.
К базовой мощности добавляют запас 15–20% на морозные пики и теплопотери — для 12 кВт это ещё 1,8–2,4 кВт, итого около 14 кВт. Если котёл готовит и горячую воду для ГВС, добавляют ещё примерно 25%: 14 кВт превращаются в 17–18 кВт. Так из площади 120 м² логично выходит двухконтурный котёл на 18 кВт, а не на 12. Точная мощность считается по теплотехническому расчёту в проекте — с учётом окон, стен и региона, — но порядок величины вы теперь видите сами. Подробнее логику подбора разбираем в материале как выбрать котёл.
Норматив «1 кВт на 10 м²» верен только при оговоренных условиях: потолки 2,7 м и хорошее утепление. Поднимите потолки до 3,2 м — и объём помещения, а с ним и теплопотери, вырастут почти на 20%; для того же дома 120 м² стартовая цифра сдвинется с 12 к 14 кВт ещё до всяких запасов. Плохо утеплённый дом с одинарными окнами может требовать в полтора раза больше — не 1, а 1,5 кВт на 10 м². Поэтому площадь — лишь отправная точка, а честный расчёт идёт от теплопотерь конкретных стен, окон и кровли.
Разберём второй пример на цифрах. Дом 80 м² с хорошим утеплением: база — 8 кВт. Запас 20% даёт 9,6 кВт. ГВС нет, греется только отопление — надбавку не добавляем. Итог — котёл около 10 кВт. А для дома 200 м² с ГВС расчёт другой: база 20 кВт, плюс 20% запаса — 24 кВт, плюс 25% на горячую воду — около 30 кВт. Видно, что цифра растёт не только от площади, но и от наличия горячего водоснабжения.
Виды котлов и топливо: чем греть дом
Выбор источника тепла определяет и стоимость монтажа, и расходы на годы вперёд. Разберём основные варианты по измеримым признакам.
Газовый котёл (магистральный газ) — самое дешёвое отопление в эксплуатации. Двухконтурный вариант с оборудованием и монтажом обходится в 60 000–140 000 ₽, одноконтурный с отдельным бойлером — 90 000–200 000 ₽. Нужен дымоход или коаксиальная труба через стену. Двухконтурный греет отопление и воду одним теплообменником — компактно и дешевле; одноконтурный с бойлером даёт больший и стабильный запас горячей воды, что заметно в доме с двумя-тремя точками разбора.
Электрический котёл — самый простой монтаж, 40 000–90 000 ₽, дымоход не нужен, продуктов горения нет. Но эксплуатация дорогая, а на дом от 100 м² часто требуется выделенная электрическая мощность 9–15 кВт, которую не везде дадут. Электрокотёл часто ставят как резервный к газовому или твердотопливному — на случай отключения основного источника.
Тепловой насос тратит в 3–4 раза меньше электричества, чем прямой нагрев тем же электрокотлом: на 3 кВт тепла уходит около 1 кВт электричества. Расплата — монтаж 350 000–900 000 ₽ и падение эффективности в сильный мороз, когда на улице ниже −15 °C. Это решение для домов без магистрального газа, где считают экономику на длинном горизонте.
Твердотопливный котёл автономен и дёшев по топливу, стоит 50 000–130 000 ₽, но требует ручной загрузки дров каждые 4–8 часов и отдельной котельной. Пеллетный автоматизирует подачу из бункера, но дороже — 200 000–450 000 ₽. Дизельный обойдётся в 120 000–300 000 ₽ и требует ёмкости под топливо. Все цены — рыночный ориентир по Московской области; точная сумма считается по проекту.
Чтобы сравнить варианты по одному признаку — стартовым вложениям, — выстроим их по возрастанию: электрический (от 40 000 ₽), твердотопливный (от 50 000 ₽), газовый двухконтурный (от 60 000 ₽), одноконтурный с бойлером (от 90 000 ₽), дизельный (от 120 000 ₽), пеллетный (от 200 000 ₽), тепловой насос (от 350 000 ₽). Но дешёвый на входе электрокотёл проигрывает по эксплуатации, а дорогой тепловой насос отыгрывает стоимость экономией электричества. Поэтому выбор идёт по двум цифрам сразу: цена монтажа и цена киловатт-часа тепла для вашего топлива.
Ещё один измеримый признак — степень автономности и участия человека. Газовому и электрическому котлу внимание почти не нужно: они работают по датчику температуры без вашего участия. Твердотопливному нужна загрузка дров каждые 4–8 часов, то есть 2–3 раза в сутки в мороз, — это реальная бытовая нагрузка, которую стоит честно оценить заранее. Пеллетный снимает эту заботу за счёт бункера на несколько дней, но требует места под хранение пеллет и подачу. Тепловой насос автономен полностью, но зависит от стабильности электроснабжения. Часто на практике собирают комбинацию: основной газовый или твердотопливный котёл плюс электрический как резерв на случай перебоев.
Схемы разводки труб: однотрубная, двухтрубная, коллекторная
Разводка определяет, насколько равномерно прогреваются помещения. Есть три базовые схемы.
Однотрубная («ленинградка») — теплоноситель последовательно проходит радиаторы один за другим. Дешевле по трубам и монтажу, но последний радиатор в цепочке получает воду холоднее первого на 8–15 °C, и регулировать каждую комнату отдельно трудно. Частично проблему решают байпасами и увеличением секций у дальних радиаторов, но принципиально неравномерность остаётся. Подходит для небольших домов до 80–100 м² и простых одноэтажных планировок.
Двухтрубная — к каждому радиатору идёт своя подача и обратка. Дороже по материалу на 30–40%, но нагрев равномерный: все радиаторы получают теплоноситель почти одной температуры, и каждый регулируется термоголовкой отдельно. Это рабочий выбор для большинства домов от 100 м² и для двух этажей, где разброс температур по однотрубной схеме был бы особенно заметен.
Коллекторная (лучевая) — от общего коллектора к каждому прибору идёт отдельная пара труб. Даёт максимум контроля: любой контур перекрывается и настраивается независимо. Чаще всего используется под водяной тёплый пол. Дороже прочих по метражу трубы и требует места под коллекторный шкаф, зато трубы прячутся в стяжку без соединений в полу. Сравнение схем в деталях — в отдельном разборе про схемы отопления.
Сравним три схемы по измеримым признакам. Расход трубы: минимальный у однотрубной, средний у двухтрубной, максимальный у коллекторной. Равномерность нагрева: разброс до 15 °C у однотрубной, до 2–3 °C у двухтрубной, минимальный у коллекторной. Возможность регулировать каждое помещение: слабая, хорошая и полная соответственно. Выбор — это баланс между экономией на трубе сегодня и комфортом с управляемостью на все годы эксплуатации.
Радиаторы и тёплый пол: приборы нагрева
Радиаторы — самый распространённый прибор нагрева. Их число и размер считают по теплопотерям каждого помещения: комнате 15 м² с одним окном обычно нужно около 1,5 кВт тепла, что соответствует радиатору на 8–10 секций в зависимости от модели. Ставят радиаторы под окнами, чтобы тёплый поток отсекал холод от стекла. Подбор по секциям и типам разобран в материале про радиаторы отопления.
Мощность одной секции зависит от материала и высоты: типовая секция отдаёт 120–180 Вт при режиме 70/50 °C. Отсюда простой расчёт: если комнате нужно 1,5 кВт, то есть 1500 Вт, а секция даёт 150 Вт, потребуется 10 секций. При понижении температуры теплоносителя отдача секции падает, поэтому радиаторы, рассчитанные на 70 °C, в низкотемпературной системе на 55 °C дадут меньше тепла — и секций понадобится больше.
Водяной тёплый пол работает иначе: теплоноситель в нём идёт при 35–45 °C, а не при 60–70 °C, как в радиаторах. Труба укладывается с шагом 15–30 см, и полу нужен свой контур со смесительным узлом — он подмешивает обратку, чтобы понизить температуру подачи. Напрямую от котла на 70 °C тёплый пол запускать нельзя: перегрев стяжки и дискомфорт под ногами, а сама стяжка при таком режиме растрескивается. Поэтому тёплый пол почти всегда собирают на коллекторной схеме.
Шаг укладки трубы — это не мелочь, а инструмент управления теплоотдачей. Шаг 15 см даёт больше тепла на квадратный метр и подходит для холодных зон у наружных стен и в санузлах; шаг 25–30 см экономит трубу в тёплых центральных зонах. Длину одного контура тёплого пола обычно держат в пределах 80–100 м, иначе насосу тяжело продавить воду, и петлю делят на несколько контуров через коллектор.
Обязательные узлы обвязки
Три узла нужны почти любой закрытой системе, и экономить на них нельзя.
Циркуляционный насос прокачивает теплоноситель по контуру. Без него в системе с принудительной циркуляцией дальние радиаторы остаются холодными. Насос подбирают по расходу и напору под конкретную разводку; в бытовых системах он потребляет всего 25–90 Вт электричества, то есть влияние на счёт за свет минимально. Многие газовые котлы уже имеют встроенный насос, рассчитанный на дом до 150–200 м².
Расширительный бак принимает лишний объём теплоносителя при нагреве. Объём бака обычно берут около 10% от объёма всей системы: если в контуре 100 литров воды, бак нужен примерно на 10–12 литров. Мембрана внутри бака делит его на водяную и воздушную камеры и гасит скачок давления, когда вода нагревается и расширяется.
Группа безопасности — это манометр, автоматический воздухоотводчик и предохранительный клапан, который сбрасывает давление при превышении порога (типично 3 бар). Она защищает систему от разрыва при перегреве и обязательна в закрытой системе. Манометр при этом позволяет видеть рабочее давление: в бытовом контуре его держат в диапазоне 1–2 бар.
Отдельная тема — дымоход. Он нужен газовому и твердотопливному котлу; у турбированного газового котла роль дымохода выполняет коаксиальная труба, выведенная через стену, — она одновременно забирает воздух с улицы и выводит продукты горения. Электрокотлу и тепловому насосу дымоход не требуется вовсе, что упрощает и удешевляет их установку.
Теплоноситель и температурные режимы
Теплоноситель — среда, которая переносит тепло от котла к приборам. Чаще всего это обычная вода: у неё высокая теплоёмкость и она дешёвая. Минус — вода замерзает при 0 °C, поэтому для домов с сезонным проживанием берут незамерзающую жидкость на основе пропиленгликоля, которая держит до −30 °C. У неё ниже теплоёмкость примерно на 10–15%, поэтому мощность насоса и объём приборов пересчитывают, а сам антифриз меняют раз в несколько лет.
Температурный режим системы описывают парой «подача/обратка». Классический радиаторный режим — 70/50 °C: подача 70 °C, обратка 50 °C, перепад 20 °C. Для тёплого пола режим ниже — около 40/30 °C. Чем ниже температура обратки, тем эффективнее работает конденсационный газовый котёл: он лучше всего экономит топливо при обратке ниже 55 °C, потому что тогда конденсируется водяной пар из продуктов горения и отдаёт дополнительное тепло. Поэтому низкотемпературные контуры выгодны не только по комфорту, но и по расходу газа.
На практике температуру подачи регулируют по погоде: в оттепель при 0 °C на улице котлу хватает подачи 45–50 °C, а в мороз −25 °C нужны все 70 °C. Погодозависимая автоматика делает это сама, снижая расход топлива в межсезонье. Ещё один параметр — циркуляция: она бывает принудительной (с насосом) и естественной (за счёт разницы плотности горячей и холодной воды). Естественная работает без электричества, но требует труб большего диаметра и уклонов, поэтому в современных домах почти всегда ставят насос.
Объём теплоносителя в системе тоже влияет на её поведение. Чем больше воды в контуре, тем медленнее система остывает при отключении котла, но и разогревается дольше. Ориентир: примерно 10–15 литров теплоносителя на 1 кВт мощности котла — то есть система на 20 кВт содержит порядка 200–300 литров воды. От этого объёма считают и расширительный бак, и дозу антифриза, если теплоноситель незамерзающий. Смешивать воду и антифриз разных типов нельзя: это ведёт к выпадению осадка и засорению узких проходов радиаторов и теплообменника.
Теплопотери дома: почему утепление первично
Мощность котла и число радиаторов — это ответ на вопрос, сколько тепла нужно компенсировать. А сколько его нужно, задают теплопотери: тепло уходит через стены, окна, кровлю, пол и вентиляцию. Именно поэтому расчёт «1 кВт на 10 м²» работает только при хорошем утеплении: в плохо утеплённом доме та же площадь теряет в полтора раза больше тепла, и котёл придётся брать мощнее, а платить за топливо — больше каждый месяц.
Распределение потерь в типовом доме показательно. Через стены уходит примерно 30–40% тепла, через окна — 15–25%, через кровлю — 15–25%, через пол и фундамент — 10–15%, остальное через вентиляцию и щели. Отсюда вывод: замена окон на двухкамерные стеклопакеты и утепление кровли дают больше эффекта, чем покупка котла с запасом. Дом, где теплопотери снижены на 30%, требует не 15, а около 10 кВт — и котёл меньше, и радиаторов нужно меньше секций.
Практический порядок такой: сначала считают теплопотери по каждой ограждающей конструкции, потом — необходимую мощность, и только затем подбирают оборудование. Вкладывать в утепление выгоднее, чем в лишние киловатты котла: утепление работает каждый час всю зиму, а избыточная мощность котла лишь заставляет его тактовать. При снижении температуры на улице с −10 до −25 °C теплопотери растут почти вдвое, и именно на этот пик закладывают запас мощности 15–20%.
С чего начать: порядок действий
Правильная последовательность экономит деньги. Начинать стоит не с покупки котла, а с исходных данных.
Сначала считают теплопотери дома и мощность — из площади, потолков и утепления выходит стартовая цифра в кВт, к которой добавляют запас и надбавку на ГВС. Затем выбирают вид топлива: подведён ли магистральный газ, какая выделенная электрическая мощность доступна, есть ли место под котельную и хранение дров. Только после этого определяют схему разводки и приборы — двухтрубная для равномерности, коллекторная под тёплый пол. И лишь в конце подбирают конкретный котёл нужной мощности; его марку и модель определяет проект и поставщик.
Такой порядок исключает типичную ошибку — когда котёл куплен «по акции», а потом выясняется, что его мощности не хватает или под него нет дымохода. Ещё одна частая ситуация: сначала кладут тёплый пол, а потом обнаруживают, что купленный котёл не поддерживает низкотемпературный контур без дополнительного смесительного узла. Когда расчёт идёт от дома, а не от оборудования, таких переделок не возникает.
Собрать исходные данные и получить расчёт мощности под ваш дом можно через подбор, а посмотреть варианты оборудования по видам топлива и мощности — в каталоге. Наша задача — свести вас с проектировщиком и поставщиком, которые посчитают систему под конкретные стены, окна и бюджет; мы не навязываем ни модель, ни монтаж.
Какой котёл нужен на дом 150 м²?
Стартовый ориентир — 1 кВт на 10 м², то есть около 15 кВт. С запасом 15–20% выходит примерно 18 кВт, а если котёл греет и горячую воду, добавляют ещё около 25% — итого порядка 22 кВт. Точная мощность считается по проекту.
Какое отопление самое дешёвое в эксплуатации?
Магистральный газ — самое дешёвое отопление по текущим расходам. Тепловой насос тратит электричества в 3–4 раза меньше прямого нагрева, но его монтаж стоит 350 000–900 000 ₽, что окупается не быстро.
Чем двухтрубная схема лучше однотрубной?
В двухтрубной схеме к каждому радиатору идёт своя подача и обратка, поэтому все приборы получают теплоноситель почти одной температуры, а разброс держится в пределах 2–3 °C. В однотрубной последний радиатор холоднее первого на 8–15 °C, и регулировать комнаты по отдельности сложнее.
При какой температуре работает водяной тёплый пол?
Теплоноситель в водяном тёплом полу идёт при 35–45 °C — почти вдвое ниже радиаторных 70 °C. Трубу укладывают с шагом 15–30 см, а для понижения температуры подачи ставят смесительный узел и отдельный контур.
Сколько стоит газовый котёл с монтажом?
Рыночный ориентир по Московской области: двухконтурный газовый котёл с оборудованием и монтажом — 60 000–140 000 ₽, одноконтурный с отдельным бойлером — 90 000–200 000 ₽. Точная сумма — по проекту.
