Бойлер косвенного нагрева — это накопительный водонагреватель, у которого нет своего греющего элемента: воду в баке разогревает теплоноситель отопительного котла, проходящий через встроенный теплообменник. Для частного дома под Подмосковьем это часто самый спокойный по эксплуатации способ получить горячую воду в нужном объёме. В этом разборе — как устройство работает, как считать литры и киловатты, из какого материала выбирать бак, как его подключить к системе отопления и с каким котлом связка получается разумной по деньгам. Числа приводим как рыночные ориентиры по МО; точная конфигурация всегда определяется проектом под конкретный дом.

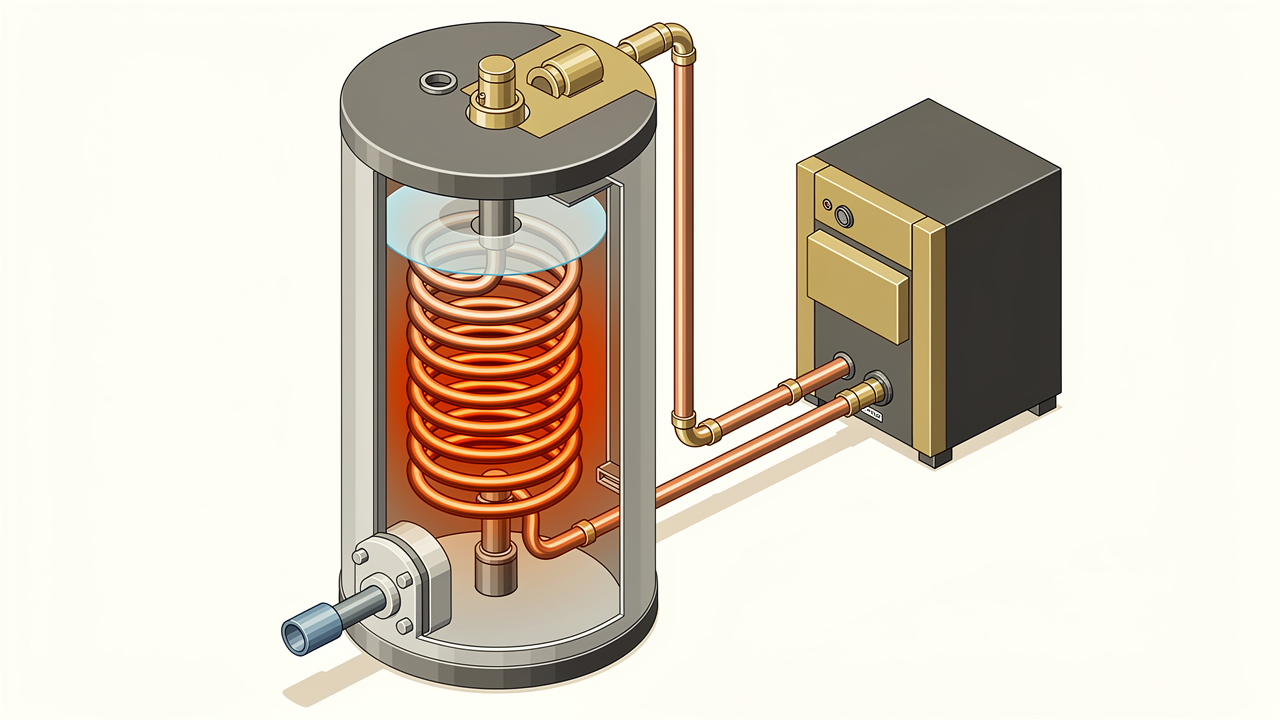

Что такое бойлер косвенного нагрева и как он работает
Внутри корпуса стоит бак с водой, а внутри бака — змеевик или второй бак-в-баке, по которому идёт горячий теплоноситель из контура отопления. Котёл нагревает не саму питьевую воду напрямую, а промежуточный носитель, и уже он через стенку теплообменника отдаёт тепло воде в ёмкости. Отсюда и название: нагрев косвенный, без прямого контакта пламени или ТЭНа с водой для ГВС.
Разница с прямыми водонагревателями измеримая. Электрический накопитель на 100 литров с ТЭНом 2 кВт разогревает бак с 10 до 55 °C за несколько часов и всё это время тянет электричество. Бойлер косвенного нагрева, подключённый к котлу мощностью 24 кВт, тот же объём выводит на температуру заметно быстрее, потому что котёл отдаёт в змеевик 15–20 кВт против 2 кВт у ТЭНа. При этом источник тепла — газ или другое топливо котла, а не дорогой прямой электронагрев.
Практический смысл устройства в том, что дом уже отапливается котлом, и этот же котёл догружается второй задачей — приготовлением горячей воды. Отдельная розетка, отдельный тариф и отдельный ТЭН не нужны. Бак с хорошей теплоизоляцией держит температуру и остывает медленно: за сутки простоя вода в утеплённой ёмкости теряет порядка 5–10 °C, поэтому котёл включается на подогрев редко.
Стоит понимать и физику скорости нагрева. Чтобы поднять 200 литров воды на 45 °C (с 10 до 55 °C), нужно около 10,5 кВт·ч тепла: масса воды 200 кг, теплоёмкость воды 1,16 Вт·ч на килограмм и градус, умножаем на перепад 45 °C. Котёл, отдающий в змеевик 15 кВт, теоретически справится примерно за 42 минуты, электрический ТЭН на 2 кВт — за пять с лишним часов. Отсюда и главное преимущество косвенной схемы: большой объём горячей воды готовится в разы быстрее, чем в электрическом накопителе того же литража.
Ещё один режим, который умеет косвенный бойлер, — периодический прогрев бака до 65–70 °C для профилактики застоя воды. В накопительной ёмкости, где вода стоит при 45–50 °C, важно раз в неделю поднимать температуру выше — котёл делает это без отдельного оборудования, просто прогревая змеевик горячее обычного.
Зачем он нужен в частном доме
Проточный контур двухконтурного газового котла даёт горячую воду мгновенно, но с ограничением по потоку: одна открытая точка — душ или кухня — котёл вытягивает, а вот две одновременно уже нет. При двух-трёх санузлах и семье из 4 человек проточной схемы обычно не хватает: температура на выходе скачет, пока кто-то моет посуду, в душе становится то горячо, то холодно.
Накопительный бойлер снимает это ограничение. В ёмкости всегда есть запас воды, нагретой до 55–60 °C, и несколько точек разбора работают одновременно без просадки. Для дома с двумя санузлами это ощутимо меняет комфорт. Второй довод — ресурс котла: одноконтурный котёл с отдельным бойлером служит спокойнее, чем двухконтурный, который постоянно переключается между отоплением и ГВС.
Третий довод касается удалённых точек разбора. В двухконтурной проточной схеме, пока горячая вода дойдёт от котла до дальнего санузла, из крана сначала сливается остывшая вода в трубе — на большом доме это десятки секунд ожидания и лишний расход. Накопительный бойлер размещают ближе к точкам разбора или организуют рециркуляцию, и горячая вода на дальнем кране появляется почти сразу. Для дома площадью 150–200 м² с разнесёнными санузлами это заметное удобство, которое проточная схема дать не может.
Важно про мощность. Если горячее водоснабжение берётся от котла, к его расчётной мощности закладывают запас примерно 25%. Пример: дом 120 м² при потолках 2,7 м и хорошем утеплении по нормативу ≈1 кВт на 10 м² требует около 12 кВт на отопление. Добавляем стандартный запас 15–20% — получаем ~14 кВт, а с учётом ГВС через бойлер — порядка 17–18 кВт. Недобор мощности приводит к тому, что зимой при активном разборе воды в доме проседает отопление.
Как рассчитать объём бака
Объём подбирают под число проживающих и количество точек разбора, а не «на глаз». Ориентир по потреблению горячей воды: один человек в сутки расходует на душ, кухню и умывание в среднем 40–60 литров воды температурой около 40 °C. Но бойлер греет до 55–60 °C, и при разборе горячая вода смешивается с холодной, поэтому полезный запас бака выше номинального расхода.
Рабочие ориентиры по объёму ёмкости:
- 1–2 человека, один санузел — бак на 80–120 литров;
- 3–4 человека, один-два санузла — 150–200 литров;
- 5 и более человек либо ванна большого объёма — от 200–300 литров.
Простой расчёт для семьи из 4 человек: пиковое утреннее потребление — два душа подряд по 50 литров смешанной воды плюс кухня, суммарно около 130–150 литров при 40 °C. Бак на 200 литров с водой 55 °C такой пик закрывает с запасом, и котёл успевает догреть ёмкость к вечернему разбору. Брать объём с большим избытком тоже не стоит: лишние 100 литров — это лишняя ёмкость, которую котёл дольше выводит на температуру и которая занимает больше места в котельной.
Пересчёт полезного объёма помогает не ошибиться. Вода в баке греется до 55 °C, а комфортная температура душа — около 40 °C, поэтому при разборе она разбавляется холодной. Из 200 литров бака при 55 °C получается примерно 260–280 литров смешанной воды 40 °C — это и есть реальный ресурс на утро. Формула простая: объём смешанной воды равен объёму бака, умноженному на отношение перепадов температур. Именно поэтому бак на 150 литров с горячей водой 60 °C на практике перекрывает потребность, которую по номиналу кажется, что должен закрывать только бак на 200 литров.
Наличие ванны меняет расчёт сильнее всего. Одно наполнение стандартной ванны — это 150–200 литров воды 40 °C за один разбор. Если в доме ванна и ей регулярно пользуются, объём бойлера берут от 200–250 литров, иначе после одного наполнения горячая вода в баке заканчивается и следующего разбора приходится ждать 30–40 минут, пока котёл догреет ёмкость.
На скорость нагрева влияет площадь теплообменника: чем больше змеевик, тем быстрее бак выходит на режим. При прочих равных ёмкость 200 литров с развитым теплообменником прогревается от котла 20–24 кВт за 25–40 минут — конкретная цифра зависит от температуры теплоносителя и модели, и её определяет поставщик оборудования по паспорту.
Есть и обратный показатель — производительность непрерывного разбора. Если змеевик мощный, бойлер способен не только отдавать накопленный запас, но и догревать проточную воду во время долгого разбора. Например, бак 150 литров с теплообменником, принимающим 24 кВт, при непрерывном душе выдаёт горячую воду фактически без ограничения по времени, пока работает котёл. Поэтому объём бака и мощность змеевика подбирают вместе: маленькая ёмкость с мощным теплообменником иногда закрывает потребность лучше, чем большой бак со слабым змеевиком.
Материал бака и его защита
Материал внутренней ёмкости определяет ресурс бойлера, потому что бак постоянно контактирует с водой и работает в цикле нагрев–остывание. Основные варианты на рынке:
- Нержавеющая сталь — стойкая к коррозии, долговечная ёмкость; цена выше, качество шва критично.
- Эмалированная сталь — стальной бак с покрытием эмалью; распространённый и доступный вариант, но покрытие боится резких перепадов температуры и требует целого магниевого анода.
- Стеклокерамика — разновидность защитного покрытия по стали, устойчивее обычной эмали к сколам.
Отдельный узел долговечности — магниевый анод. Это расходный элемент, который принимает на себя электрохимическую коррозию и защищает стенки бака. Анод постепенно растворяется, и его состояние проверяют при сервисном обслуживании: в жёсткой воде он может вырабатываться за 1–2 года, в мягкой служит дольше. Пренебрежение анодом — частая причина преждевременной течи эмалированного бака.
Жёсткость воды из скважины в Подмосковье часто повышена, и это ускоряет два процесса: выработку анода и образование накипи на стенках змеевика. Слой накипи толщиной в пару миллиметров ощутимо снижает теплоотдачу теплообменника, и бак начинает греться дольше при той же мощности котла. Поэтому при жёсткой воде в паре с бойлером нередко ставят систему водоподготовки, а сервисный осмотр анода и промывку планируют не реже раза в год. Материал бака и наличие анода определяют не только срок службы ёмкости, но и стабильность скорости нагрева со временем.
Ещё один измеримый параметр — теплоизоляция корпуса. Слой пенополиуретана толщиной 40–50 мм заметно снижает теплопотери: качественно утеплённый бак остывает на 5–10 °C за сутки, тонко утеплённый — вдвое быстрее, и котёл чаще включается на поддержание. При выборе имеет смысл сравнивать заявленные теплопотери моделей в киловатт-часах за сутки.
Настенный или напольный, вертикальный или горизонтальный
По типу установки бойлеры делятся на настенные и напольные. Настенный вариант вешают рядом с котлом, он компактен и экономит место, но ограничен по объёму: настенные ёмкости — это обычно баки до 100–150 литров, потому что заполненный бак на 200 литров весит свыше 200 кг вместе с водой и стену такой нагрузкой не нагружают.
Напольный бойлер ставят на пол котельной; в этом исполнении делают ёмкости от 150 литров и выше, вплоть до 300–500 литров для больших домов. Есть и горизонтальные модели — их размещают под навесным котлом или в помещениях с низким потолком, где вертикальный бак не встаёт по высоте. Горизонтальная компоновка удобна по геометрии, но хуже по расслоению воды: в вертикальном баке горячая вода собирается вверху и разбирается стабильнее.
Выбор между настенным и напольным исполнением обычно диктует именно объём: до 120–150 литров реально повесить на стену, больше — практичнее ставить на пол. Компоновку котельной и способ монтажа определяет проект под конкретное помещение.
Подключение к системе отопления и обязательные узлы
Бойлер врезается в контур котла как отдельная ветка. Теплоноситель от котла подаётся в змеевик бойлера, отдаёт тепло и возвращается в обратку. Приоритет ГВС обычно организуют так, что при разборе горячей воды котёл на время переключается с отопления на прогрев бака — за 20–40 минут ёмкость выходит на температуру, и контур возвращается к отоплению.
Для корректной работы связки котёл–бойлер нужны обязательные узлы обвязки:
- Циркуляционный насос — прокачивает теплоноситель через змеевик, обеспечивая быстрый нагрев;
- Расширительный бак — компенсирует тепловое расширение воды при нагреве;
- Группа безопасности — предохранительный клапан, воздухоотводчик и манометр, которые защищают контур от превышения давления.
На стороне горячей воды по нормам ставят отдельный предохранительный клапан бака: при нагреве 150 литров воды с 10 до 60 °C объём увеличивается примерно на 1,5–2 литра, и этот избыток должен куда-то деться. Схема обвязки — двухтрубная, коллекторная или с гидрострелкой — зависит от конфигурации системы отопления дома и подбирается в проекте. Марку насоса, объём расширительного бака и состав группы безопасности определяет поставщик оборудования по расчёту, а не универсальное правило.
Отдельно стоит контур рециркуляции, если он предусмотрен. Третий патрубок бойлера и малый насос гоняют горячую воду по кольцу, чтобы на дальних кранах она была сразу, без слива остывшей. Плата за удобство — дополнительные теплопотери: вода постоянно циркулирует и остывает в трубах, поэтому рециркуляцию закладывают с хорошей теплоизоляцией труб и, как правило, с таймером на дневные часы. Нужен ли этот контур и какой длины кольцо получится — решают по планировке дома, длине магистралей и числу удалённых точек разбора.
Про сам котёл и схему. Бойлер косвенного нагрева сочетается с одноконтурным котлом — газовым, электрическим или твердотопливным. Двухтрубная схема отопления даёт более равномерный нагрев радиаторов, чем однотрубная «ленинградка», и с ней проще завести отдельную ветку на бойлер. Если в доме есть водяной тёплый пол, у него свой контур с теплоносителем 35–45 °C, шагом трубы 15–30 см и смесительным узлом — бойлер к этому низкотемпературному контуру не подключают, он работает от прямой подачи котла.
С каким котлом и оборудованием связка выгодна
Экономика бойлера определяется котлом, который его греет, потому что стоимость горячей воды — это стоимость топлива этого котла. Сравнение по эксплуатации:
- Магистральный газ — самое дешёвое отопление и ГВС в эксплуатации; одноконтурный газовый котёл с бойлером — базовая связка для дома с газом.
- Электрокотёл — простой монтаж без дымохода, но дорогая эксплуатация и нужна выделенная электрическая мощность; бойлер здесь снижает пиковую нагрузку, но не стоимость киловатт-часа.
- Тепловой насос — тратит электричества в 3–4 раза меньше прямого нагрева, но дорог в монтаже; работает в паре с накопительным баком.
- Твердотопливный котёл — автономно и дёшево по топливу, но с ручной загрузкой; бойлер большого объёма здесь особенно уместен, он сглаживает цикличность загрузок.
Ориентиры по стоимости оборудования с монтажом по МО (рыночный диапазон, точная цена — по проекту): газовый двухконтурный котёл — 60 000–140 000 ₽; одноконтурный газовый котёл с бойлером — 90 000–200 000 ₽; электрический котёл — 40 000–90 000 ₽; тепловой насос — 350 000–900 000 ₽; твердотопливный — 50 000–130 000 ₽; пеллетный — 200 000–450 000 ₽; дизельный — 120 000–300 000 ₽. Комплект «одноконтурный котёл плюс бойлер» дороже двухконтурного на входе, но выигрывает по объёму горячей воды и ресурсу котла.
Дымоход нужен газовому и твердотопливному котлу; у турбированного газового котла вместо классического дымохода — коаксиальная труба через стену. Электрокотёл и большинство тепловых насосов дымохода не требуют, что упрощает размещение котельной. Конкретную модель котла и бойлера, их мощность и материал бака определяет проект и поставщик под ваш дом — универсальной «лучшей марки» здесь нет.
Частые ошибки при выборе и монтаже
Разберём пограничные случаи, на которых чаще всего спотыкаются.
Объём бака под потолок, а мощность котла — впритык. Ставят бойлер на 300 литров к котлу 12 кВт без запаса на ГВС — и получают долгий нагрев и просадку отопления зимой. Мощность котла и объём бака считают в паре: под 200–300 литров нужен котёл с запасом 25% на горячую воду.
Эмалированный бак без обслуживания анода. Магниевый анод — расходник, его проверяют при сервисе. Забытый анод в жёсткой воде вырабатывается за 1–2 года, после чего коррозия идёт по стенкам и бак начинает течь.
Горизонтальный бак там, где хватало вертикального. Горизонтальную модель берут ради компактности, но теряют на расслоении воды. Если высота котельной позволяет, вертикальная ёмкость по тому же объёму отдаёт горячую воду стабильнее.
Подключение к низкотемпературному контуру. Тёплый пол работает при 35–45 °C, а бойлеру для нагрева воды до 55–60 °C нужна прямая подача котла. Змеевик, запитанный от контура тёплого пола, воду до нормальной температуры ГВС не выведет.
Экономия на теплоизоляции бака. Дешёвая ёмкость с тонким утеплением остывает вдвое быстрее и заставляет котёл чаще включаться на поддержание. За отопительный сезон эта разница в теплопотерях складывается в лишний расход топлива, поэтому при сравнении моделей смотрят на заявленные суточные потери в киловатт-часах, а не только на объём и цену.
Насос и группа безопасности «по остаточному принципу». Слабый циркуляционный насос затягивает нагрев змеевика, а отсутствие отдельного предохранительного клапана на баке ГВС при нагреве 200 литров с 10 до 60 °C и расширении воды на 2–2,5 литра создаёт избыточное давление. Состав обвязки считают под конкретную ёмкость, а не берут универсальный комплект.
Короткие ответы на частые вопросы
Какой объём бойлера нужен семье из 4 человек?
Обычно 150–200 литров. Пиковое утреннее потребление такой семьи — около 130–150 литров смешанной воды при 40 °C, и бак на 200 литров с водой 55 °C закрывает его с запасом.
Насколько бойлер увеличивает нужную мощность котла?
Если ГВС берётся от котла, к его расчётной мощности добавляют примерно 25%. Для дома 120 м² это разница между ~14 кВт на отопление и ~17–18 кВт с учётом бойлера.
Из какого материала бак служит дольше?
Нержавеющая сталь стойче к коррозии, чем эмалированная. Но в эмалированном баке ресурс сильно зависит от магниевого анода, который в жёсткой воде вырабатывается за 1–2 года и требует замены при сервисе.
Можно ли повесить бойлер на 200 литров на стену?
Нет. Заполненный бак на 200 литров весит свыше 200 кг, такие ёмкости ставят на пол. На стену вешают модели до 100–150 литров.
Какие узлы обязательны при подключении?
Циркуляционный насос, расширительный бак и группа безопасности со стороны отопления, плюс отдельный предохранительный клапан на баке ГВС — при нагреве 150 литров с 10 до 60 °C вода расширяется на 1,5–2 литра.
Правильная связка «котёл + бойлер косвенного нагрева» — это баланс между объёмом бака, мощностью котла и материалом ёмкости под конкретный дом. Чтобы не считать киловатты и литры вручную, посмотрите смежные материалы: как выбрать котёл, система отопления частного дома и подбор оборудования в каталоге. Точную конфигурацию — модель котла, объём и материал бойлера, схему обвязки — определяет проект под ваш дом.
