Гидрострелка (гидравлический разделитель) — это узел, который развязывает контур котла и контуры отопления по расходу и давлению, чтобы насосы не мешали друг другу. В домах Москвы и области её ставят, когда контуров становится несколько: радиаторы, тёплый пол, бойлер косвенного нагрева. Мы — независимый справочник по отоплению otoplenie-mo.ru: помогаем разобраться, что и зачем нужно, а заявку на точный расчёт передаём проверенному исполнителю. Мы не берём предоплату и не навязываем оборудование — только объясняем логику и рыночные ориентиры.
Что такое гидрострелка и как она работает

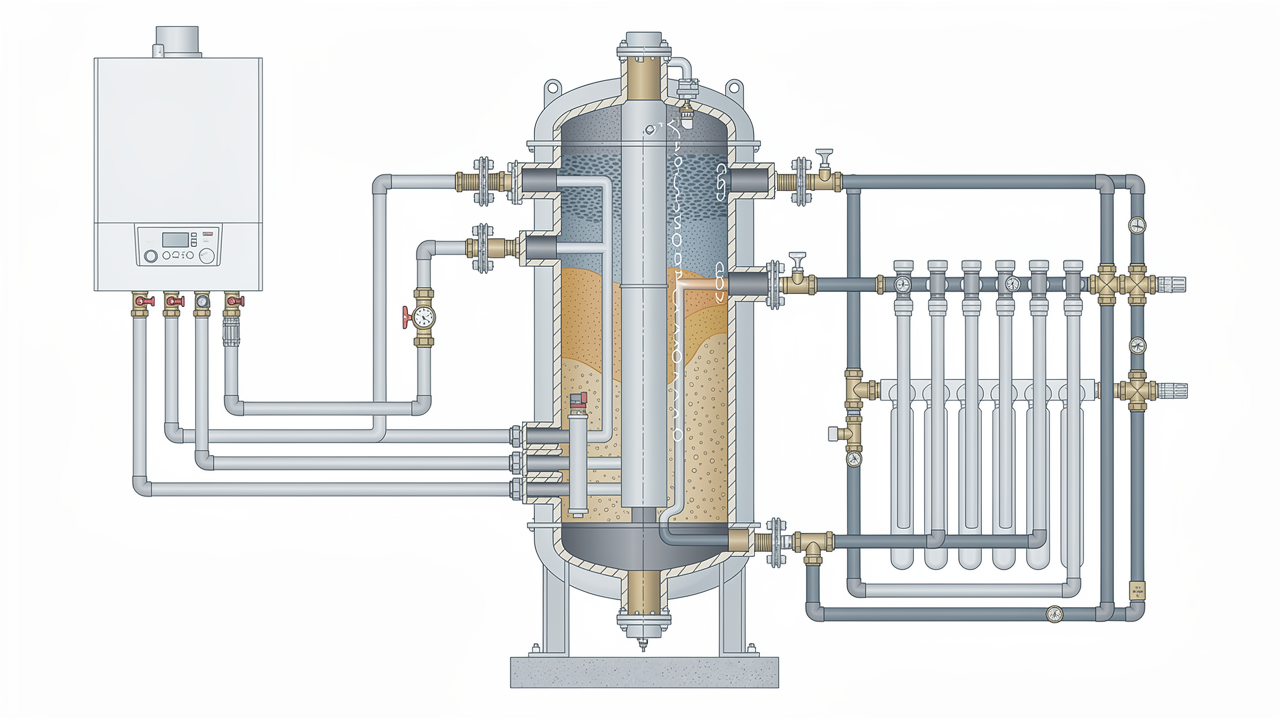

Гидравлический разделитель — это вертикальная труба (или прямоугольный корпус) с четырьмя патрубками: два от котла и два в сторону коллектора. Внутри поток замедляется, и котловой контур перестаёт «спорить» с контурами потребителей. За счёт этого каждый насос качает столько теплоносителя, сколько нужно именно ему, а не сколько продавливает соседний.
- Гидравлическая развязка. Расход теплоносителя через контур составляет от 1 до 3 м³/ч, и стрелка гасит взаимное влияние насосов.
- Деаэрация. В верхней части скапливается воздух, который сбрасывается автоматическим воздухоотводчиком.
- Шламоотделение. В нижней части оседает шлам, а кран для слива открывают 1–2 раза в год.
Высота типовой стрелки для частного дома — 400–600 мм, а внутренний объём полости — около 5–10 л. Этого достаточно, чтобы скорость воды упала и пузырьки успели всплыть. Проще говоря, стрелка превращает несколько «спорящих» насосов в согласованную систему, где котёл греет воду, а контуры разбирают ровно столько тепла, сколько им нужно в данный момент.
Когда гидрострелка действительно нужна
Не каждой системе нужен разделитель. Ориентир простой: чем больше независимых контуров и чем мощнее котёл, тем выше смысл его ставить.
- Гидрострелку рекомендуют при мощности котла от 30 кВт — на таких режимах разбаланс насосов уже заметен.
- Для больших коттеджей, где мощность доходит до 100 кВт, узел практически обязателен.
- Стрелка оправдана при 2 контурах и более: например, радиаторы плюс тёплый пол плюс бойлер.
Если у вас один небольшой контур радиаторов и котёл до 24 кВт, чаще выгоднее обойтись правильной обвязкой котла без отдельной стрелки. Разобраться, нужен ли узел в вашем случае, помогает подбор по параметрам — он учитывает площадь, число контуров и тип котла.
Как подобрать гидрострелку по параметрам
Главный параметр — не мощность в киловаттах, а максимальный расход теплоносителя. Именно по нему считают проходное сечение, чтобы скорость воды внутри оставалась низкой.
- По расходу. Диапазон рабочего расхода бытовых стрелок — до 6 м³/ч, и под него подбирают диаметр корпуса.
- По диаметру. Диаметр присоединения — от 1 до 2 дюймов, что соответствует DN 25–50 мм; для компактных систем патрубки бывают всего 25 мм.
- По числу отводов. На корпусе предусматривают до 4 шт присоединительных патрубков под коллектор.
Ошибка «взять с запасом побольше» здесь вредна: в слишком крупной стрелке вода почти не движется, шлам оседает быстрее, а деаэрация работает хуже. Точный размер лучше подтвердить расчётом по проекту или замеру. На практике монтажники ориентируются на диаметр главного коллектора: сечение стрелки берут таким же или на шаг больше, чтобы поток внутри гарантированно замедлялся. Если планируете расширять систему в будущем, заложите один запасной патрубок — это дешевле, чем менять узел целиком через пару лет.
Материалы и конструкция корпуса
От материала зависят и цена, и ресурс. На рынке МО встречаются три исполнения.
| Материал | Особенности | Ориентир по ресурсу |
|---|---|---|
| Сталь под покраску | Корпус из стали толщиной 3–4 мм, самый доступный вариант | 15–20 лет |
| Нержавеющая сталь | Стрелка из нержавеющей стали устойчива к коррозии | 20–25 лет |
| Латунь / полимер | Компактные модели для настенных котлов | 15 лет |
Стальная стрелка весит от 6 до 20 кг в зависимости от размера, поэтому её крепят на кронштейны к стене. Для снижения теплопотерь корпус закрывают изоляцией толщиной 20–30 мм. Такой «термочехол» уменьшает потери тепла узла и убирает конденсат.
Обвязка: краны, насосы и коллектор
Сама по себе стрелка не работает — её включают в узел вместе с запорной арматурой и насосами. На каждом патрубке ставят шаровой кран, чтобы можно было обслуживать контур без слива всей системы.
- Запорная арматура. Шаровой кран на отводах позволяет отсекать контур за пару движений.
- Насосы. Насос котлового контура подбирают на 40–60 Вт для типового дома; подробнее — в материале про циркуляционный насос.
- Коллектор. После стрелки поток идёт на гребёнку — как устроена коллекторная разводка, разбираем отдельно.
Отводы под коллектор обычно монтируют на высоте около 1,5 м от пола, чтобы удобно было обслуживать краны и воздухоотводчики.
Сколько стоит гидрострелка и монтаж по МО
Ниже — рыночные ориентиры по Москве и области. Это рыночные диапазоны: точная цена зависит от бренда, материала и диаметра, а итог считают по проекту.
- Цена самой стрелки — от 4 000 до 25 000 ₽ в зависимости от материала и размера.
- Стоимость монтажа узла под ключ — от 8 000 ₽.
- Комплект шаровых кранов и фитингов добавляет 3 000–7 000 ₽.
- Срок поставки популярных моделей — 2–5 сут.
Экономический смысл тоже считается: за счёт правильной развязки насосы работают в расчётном режиме, и годовая экономия топлива доходит до 7 %. На больших системах экономия на подборе насосов достигает 10–15 %.
Плюсы и минусы гидрострелки
Разделитель решает конкретные задачи, но не является «волшебной таблеткой» для любой системы. Перед покупкой стоит взвесить обе стороны.
- Плюс: защита насосов. В расчётном режиме электронасос служит дольше, а годовая экономия топлива доходит до 7 %.
- Плюс: чистый теплоноситель. Шлам оседает в нижней зоне, воздух уходит вверх, и радиаторы не завоздушиваются.
- Плюс: простое масштабирование. К узлу с 4 шт патрубков легко добавить новый контур без переделки всей обвязки.
- Минус: цена и место. Узел с обвязкой добавляет 7 000–30 000 ₽ к бюджету и требует свободной стены под корпус высотой 400–600 мм.
- Минус: смешивание температур. На малых системах стрелка может подмешивать обратку, снижая температуру подачи на несколько градусов.
Вывод простой: на доме площадью до 100 м² с одним контуром выгода спорна, а на объекте 200–400 м² с тёплым полом и бойлером узел почти всегда оправдан.
Монтаж и обслуживание
Установка узла — работа на день. Монтаж стрелки с обвязкой занимает 3–5 ч, если разводка уже подготовлена. Гарантия производителя на корпус — обычно 1–3 года, а на монтаж исполнитель даёт собственную.
- Промывка. Слив шлама через нижний кран — 1–2 раза в год.
- Воздух. Проверка автоматического воздухоотводчика — раз в 6 мес.
- Изоляция. Осмотр «термочехла» толщиной 20–30 мм при сезонном обслуживании.
Мы не выполняем монтаж сами: наша задача — помочь с подбором и передать заявку исполнителю, который приедет на замер и рассчитает точную смету без предоплаты.
Частые вопросы
Обязательна ли гидрострелка в частном доме?
Нет. При одном контуре радиаторов и котле до 24 кВт достаточно грамотной обвязки. Стрелка нужна там, где 2 контура и более или мощность превышает 30 кВт.
Чем гидрострелка отличается от коллектора?
Стрелка развязывает потоки по расходу и убирает воздух и шлам, а коллектор просто распределяет теплоноситель по контурам. Часто их совмещают в одном узле высотой 400–600 мм.
Из какого материала выбрать корпус?
Для долговечности берут корпус из нержавеющей стали с ресурсом 20–25 лет. Сталь под покраску дешевле, служит 15–20 лет и подходит для закрытых систем с подготовленным теплоносителем.
Сколько прослужит гидрострелка?
Качественный узел работает 15–25 лет при обслуживании 1–2 раза в год. Основные расходники — прокладки и воздухоотводчик, их меняют по мере износа.
