Коллекторная разводка отопления — это лучевая схема, при которой каждый радиатор или контур тёплого пола запитан отдельной парой труб от общего распределительного узла — гребёнки. От котла теплоноситель идёт к коллекторному шкафу, а уже оттуда индивидуальные лучи расходятся по дому. Такой подход позволяет управлять каждым помещением отдельно, точно балансировать расход и убрать заметные перепады температуры между дальними и ближними приборами. В этом материале разберём, как устроена коллекторная система отопления частного дома, чем она отличается от тройниковой, сколько стоит и кому реально подходит. Наш ресурс независимый: мы помогаем разобраться в схемах и передаём заявку на расчёт проверенному исполнителю, а сам монтаж и подбор оборудования делает подрядчик.
Как работает коллекторная разводка

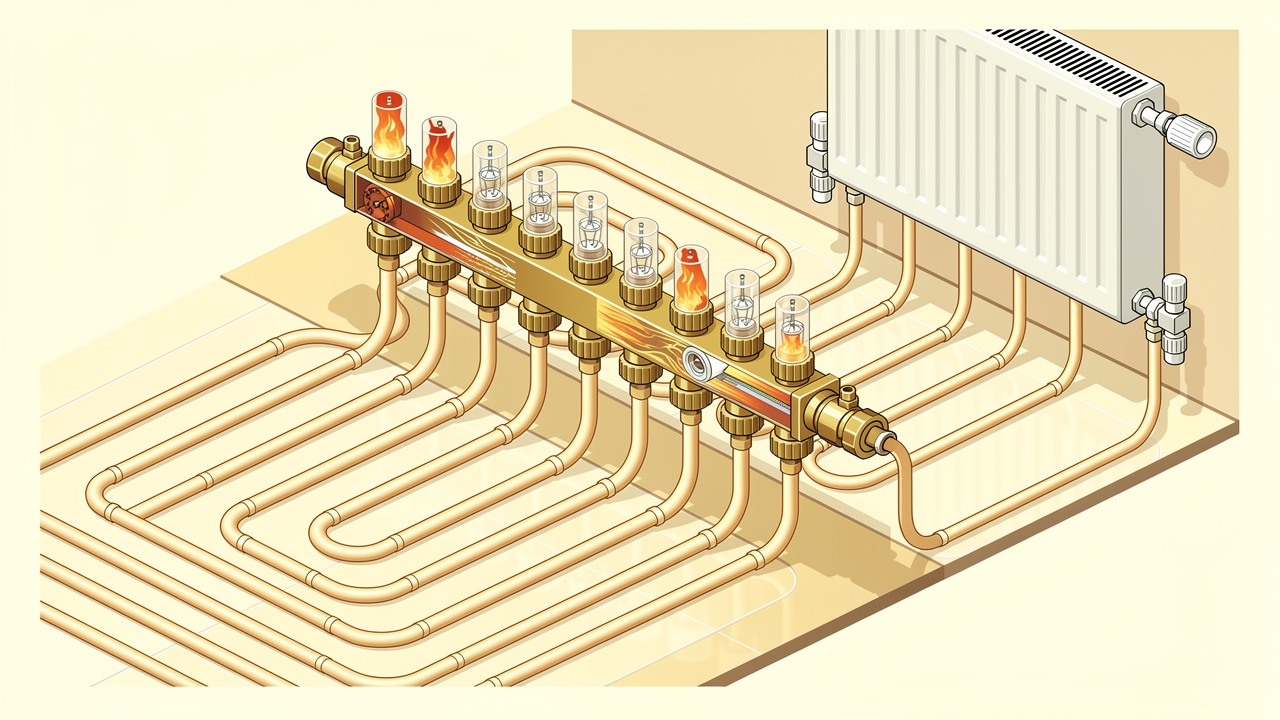

Сердце схемы — коллектор, или гребёнка: два металлических либо полимерных корпуса с рядом отводов. Верхняя гребёнка распределяет подачу, нижняя собирает обратку. К каждому отводу подключается свой контур трубой сечением 16–20 мм, которая идёт от шкафа до прибора и обратно единым лучом, без промежуточных врезок. Именно поэтому коллекторную разводку называют лучевой. Теплоноситель приходит к каждому радиатору с практически одинаковой температурой, потому что путь до всех приборов гидравлически равнозначен. В доме на 8–10 отопительных точек это ощущается сразу: дальняя комната греется так же, как ближняя к котлу.
Трубы от коллектора чаще всего прокладывают скрыто — в стяжке пола или в штробах. Для контура тёплого пола расход трубы составляет ориентировочно 5–7 м на каждый 1 м² обогреваемой площади, и вся эта разводка прячется под чистовое покрытие. Длина одного контура ограничена гидравликой: обычно её держат в пределах 80–100 м, иначе насосу тяжело продавить кольцо и падает теплоотдача.
Чем коллекторная схема отличается от тройниковой
В классической тройниковой (последовательной) разводке одна магистраль обходит приборы по кругу, и каждый радиатор врезается в неё тройником. Это дешевле по трубе, но теплоноситель к последнему прибору доходит уже остывшим, а балансировка всей ветки превращается в компромисс. Коллекторная система отопления решает это ценой большего метража труб: лучей больше, поэтому суммарно уходит на 30–60% больше трубы, чем в тройниковой раскладке на тот же дом.
- Равномерность. В лучевой схеме разброс температуры между приборами укладывается в 1–2 градуса, тогда как в длинной тройниковой ветке он бывает заметно шире.
- Ремонтопригодность. Любой контур перекрывается на гребёнке отдельным вентилем, и остальные 7–9 лучей продолжают работать.
- Скрытый монтаж. В стенах и потолке нет тройников и соединений — все стыки собраны в одном шкафу, что снижает риск протечки в стяжке на годы вперёд.
Обратная сторона — цена. Коллекторная разводка выходит дороже тройниковой в среднем на 20–35% из-за метража труб, самого коллектора и работ по прокладке лучей. О том, как устроены разные подходы, подробнее в обзоре схем отопления.
Из чего состоит коллекторный узел
Готовый узел — это не только гребёнка. В типовой сборке для частного дома собирают несколько элементов, и каждый выполняет свою задачу.
- Коллекторные гребёнки на подачу и обратку — от 2 до 12 отводов; для среднего дома площадью 120–160 м² обычно хватает узла на 6–9 контуров.
- Расходомеры (ротаметры) — прозрачные колбы со шкалой, по которым выставляют расход каждого луча в литрах в минуту; без них точная балансировка превращается в угадайку.
- Термостатические клапаны под сервоприводы — они открывают и закрывают контур по сигналу комнатного термостата.
- Циркуляционный насос и смесительный узел — для тёплого пола, где теплоноситель нужно охладить с котловых значений до комфортных.
- Воздухоотводчики и сливные краны — по одному комплекту на гребёнку, чтобы стравить воздух и слить воду при обслуживании.
Всё это ставят в коллекторный шкаф. Встраиваемый бокс под гребёнку на 9 контуров имеет глубину около 12 см и ширину порядка 70–100 см, поэтому нишу под него планируют заранее, ещё на стадии черновых работ.
Балансировка и регулировка
Главное преимущество, ради которого выбирают коллектор, — управляемость. После монтажа систему балансируют: расходомерами задают, сколько теплоносителя получит каждый контур. Короткому лучу на 40 м нужно меньше, длинному на 90 м — больше, и ротаметр позволяет выставить это с точностью до долей литра в минуту. Дальше подключают автоматику: комнатный термостат держит заданную температуру и через сервопривод перекрывает контур, экономя до 10–15% энергии за отопительный сезон по сравнению с нерегулируемой схемой.
Для водяного тёплого пола коллектор фактически обязателен: без гребёнки и смесительного узла не получится ни распределить петли, ни понизить температуру подачи. Подробнее об этом — в материале про тёплый пол. Радиаторную сеть тоже удобно вести лучами, особенно если приборов много; варианты подключения разобраны в статье про радиаторы отопления.
Сколько трубы и материалов уходит
Метраж — ключевая статья расхода. Для тёплого пола, как отмечено выше, закладывают 5–7 м трубы на 1 м² при шаге укладки 15 см; при более плотном шаге 10 см расход поднимается до 8–10 м на 1 м². На дом площадью 150 м² с полностью тёплыми полами суммарно может уйти 900–1100 м трубы только на напольные контуры, плюс отдельные лучи на радиаторы.
Трубу берут сечением 16 мм для пола и 16–20 мм для радиаторных лучей — чаще сшитый полиэтилен или металлопластик, которые гнутся без фитингов и служат десятки лет в стяжке. Толщина стяжки над трубой обычно составляет 4–7 см, а общий пирог пола с трубой добавляет к высоте помещения около 10–12 см, что тоже учитывают в проекте.
Ориентиры по цене в Подмосковье
Точную смету даёт только проект, но рыночные ориентиры по МО назвать можно. Собранный коллекторный узел на 6–9 контуров с расходомерами и кранами стоит примерно 15 000–40 000 ₽ в зависимости от числа выходов и материала. Коллекторный шкаф добавляет 4 000–12 000 ₽. Работа по монтажу лучевой разводки под ключ — ориентировочно 1 500–3 500 ₽ за 1 м² тёплого пола вместе с трубой и стяжкой; это ориентир, точное считают по проекту.
| Статья | Ориентир по МО |
|---|---|
| Коллектор на 6–9 контуров | 15 000–40 000 ₽ |
| Коллекторный шкаф | 4 000–12 000 ₽ |
| Труба (СПЭ/металлопластик), 1 м | от 60–140 ₽ |
| Монтаж тёплого пола, 1 м² | 1 500–3 500 ₽ |
В сумме коллекторная разводка на дом 150 м² часто укладывается в диапазон от 250 000 ₽ и выше, но конкретная цифра сильно зависит от площади полов и числа радиаторов. Как эти узлы вписываются в общий бюджет дома, показано в разборе системы отопления частного дома.
Кому подходит коллекторная разводка
Схема раскрывается там, где есть скрытый монтаж и много зон регулировки. Это новостройки и капитальные ремонты, дома с водяным тёплым полом, объекты в 2–3 этажа, где важно управлять каждой комнатой отдельно. Если же речь про быстрый монтаж по готовым стенам без штробления, а бюджет ограничен, тройниковая или двухтрубная разводка обойдётся дешевле и проще.
- Дом площадью от 100 м² с тёплыми полами — коллектор почти всегда оправдан.
- Много помещений и желание держать в спальне на 2–3 градуса прохладнее, чем в гостиной, — лучевая схема даёт это штатно.
- Черновой этап стройки, когда трубы ещё можно спрятать в стяжку глубиной 5–7 см без переделок.
Мы поможем сопоставить схемы под ваш дом и передадим заявку на расчёт исполнителю по Москве и области — без предоплаты и навязанных решений. Итоговую конфигурацию узла и смету подрядчик составит уже под ваш проект.
Частые вопросы
Сколько контуров можно завести на один коллектор?
Серийные гребёнки выпускают на 2–12 отводов. Для дома площадью 120–160 м² обычно достаточно узла на 6–9 контуров. Если точек больше, ставят второй коллектор или два шкафа на разных этажах, чтобы длина каждого луча не выходила за 80–100 м.
Можно ли скрыть коллектор в стене?
Да, для этого используют встраиваемый шкаф глубиной около 12 см. Его нишу закладывают на черновом этапе. Открытые навесные боксы тоже применяют — они дешевле на 3 000–6 000 ₽, но заметнее в интерьере.
Насколько коллекторная разводка дороже тройниковой?
В среднем на 20–35% из-за большего метража труб и стоимости самого узла. При этом расход трубы выше на 30–60%. Разницу частично компенсирует экономия энергии до 10–15% за счёт точной регулировки по комнатам.
Какая труба нужна для лучевой схемы?
Для тёплого пола — сшитый полиэтилен или металлопластик сечением 16 мм, для радиаторных лучей 16–20 мм. Такая труба гнётся без фитингов, укладывается в стяжку толщиной 4–7 см и служит несколько десятков лет без стыков внутри пола.
