Котёл в системе отопления греет теплоноситель до высокой температуры — обычно до семидесяти или даже восьмидесяти градусов, а водяному тёплому полу нужно ощутимо меньше, порядка тридцати пяти — сорока пяти градусов. Если пустить горячую воду в трубы напрямую, поверхность станет некомфортной, а стяжка получит тепловой удар. Смесительный узел решает эту задачу: он подмешивает остывшую обратку в горячую подачу и держит нужную температуру. В этом материале разберём, как устроен узел, зачем в нём трёхходовой клапан и насос, и как выполнить балансировку контуров через расходомеры.
Что такое смесительный узел и зачем он нужен

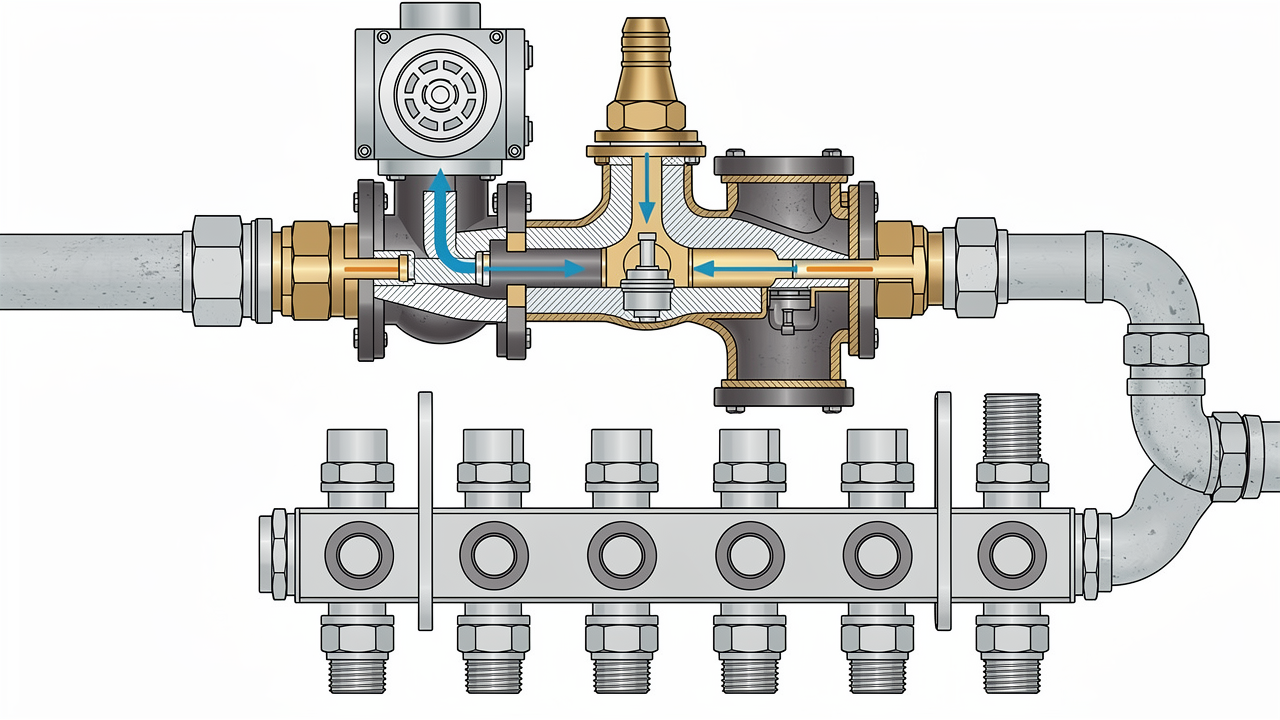

Смесительный узел — это компактный блок, который готовит теплоноситель нужной температуры именно для тёплого пола. Он состоит из клапана, циркуляционного насоса, термоголовки с датчиком и обвязки под коллектор. Насос узла обычно потребляет 25–60 Вт и работает практически круглый год в отопительный сезон, а за год набегает порядка 50 кВт·ч электроэнергии. Основная идея — подмес обратки: часть уже отдавшей тепло воды возвращается в подачу, снижая её температуру до безопасной.
Без узла корректно связать высокотемпературный котёл и низкотемпературный пол не получится. Радиаторы рассчитаны на одну температуру, а контур в стяжке — на другую, и именно узел разводит эти два режима. Подробнее о самой системе можно прочитать в разборе про водяной тёплый пол.
Узел ставят как в частном доме площадью 150 м² и больше, так и в квартире, где тёплый пол занимает всего 8–12 м² в санузле и на кухне. В обоих случаях принцип один: не пускать в стяжку перегретую воду. Разница лишь в производительности насоса и числе контуров на гребёнке — от 2 шт в маленькой квартире до 10–12 шт в просторном коттедже.
Трёхходовой и двухходовой клапан: в чём разница
Сердце узла — клапан с термоголовкой. Трёхходовой клапан смешивает два потока: горячую подачу от котла и холодную обратку от контуров, выдавая на выходе смесь заданной температуры. Двухходовой клапан работает иначе — он дозирует только горячую подачу, порциями подмешивая её к постоянно циркулирующей обратке, что даёт более плавное регулирование на площади до 150 м².
- Трёхходовой — проще и дешевле, реагирует быстро, но возможны небольшие скачки в 2–3 градуса.
- Двухходовой — точнее держит режим, рекомендуется для больших контуров длиной по 90–100 м каждый.
Термоголовка с выносным датчиком отслеживает температуру подачи и прикрывает клапан, когда вода перегрета. Ход настройки обычно укладывается в диапазон 6–8 шт фиксированных положений на лимбе, а сам датчик крепят на трубе подачи в 10–15 см от клапана.
Насос узла и его подбор
Циркуляционный насос гоняет теплоноситель по петлям, преодолевая сопротивление длинных труб. Для тёплого пола хватает скромного напора: обычно достаточно 4–6 м водяного столба. Современный энергоэффективный насос перекачивает до 2 м³ воды в час и потребляет всего 25–45 Вт на средней скорости. За сезон длиной около 7 мес такой насос работает почти непрерывно, поэтому экономичность важна.
Если контуров много, напор считают под самую длинную петлю. Как правильно подобрать оборудование по расходу и напору, подробно описано в материале про циркуляционный насос. Ошибка в подборе на 20–30 % приводит к тому, что дальние петли прогреваются хуже ближних.
Коллектор, байпас и балансировка
Узел почти всегда ставят на коллектор — гребёнку, к которой подключаются все петли пола. Типовой коллектор рассчитан на 6–8 контуров, а коллекторный шкаф под него имеет ширину около 60 см и высоту порядка 70 см. Каждый контур снабжают расходомером — прозрачной колбой со шкалой, по которой видно фактический проток.
Балансировка — это выравнивание расхода по всем петлям, чтобы короткая петля в 40 м и длинная в 90 м грелись одинаково ровно. Расходомеры выставляют так, чтобы через каждый контур шёл расчётный поток, обычно в пределах 1–3 л в минуту (значение зависит от площади). Между подачей и обраткой ставят байпас с перепускным клапаном: он сбрасывает лишний напор, когда часть петель перекрыта термостатами, и защищает насос от работы «в тупик».
Схему разводки и подключение петель удобно планировать по гайду про коллекторную разводку. Грамотная балансировка снижает разброс температуры по комнатам до 2–3 градусов и экономит 10–20 % на прогреве.
Температура подачи и как её настроить
Оптимальная температура подачи для тёплого пола — примерно тридцать пять — сорок пять градусов, а поверхность чистового покрытия не должна быть теплее двадцати девяти градусов в жилых зонах. Настройка идёт в два шага: сначала термоголовку выставляют на расчётное значение, затем корректируют по факту через 2–3 ч прогрева, когда стяжка выйдет на режим.
Полезно помнить про инерцию: бетонная стяжка толщиной 45–70 мм прогревается медленно, и после поворота лимба реальный эффект виден только через 3–4 ч. На каждый 1 м² пола приходится около 50 кг раствора, и весь этот массив нужно прогреть. Точную кривую подачи задаёт терморегулятор отопления, связанный с датчиком в полу.
Расход трубы, шаг укладки и длина контура
Чтобы узел работал предсказуемо, важно правильно спроектировать сами петли. Ходовые параметры укладки такие:
| Параметр | Значение |
|---|---|
| Диаметр трубы | 16–20 мм |
| Шаг укладки | 10–20 см |
| Расход трубы на 1 м² | 5–7 м |
| Длина одного контура | до 80–100 м |
| Толщина стяжки над трубой | 45–70 мм |
Ограничение по длине не случайно: контур длиннее 100 м даёт слишком большое сопротивление, и насос уже не продавливает поток. Поэтому помещение в 120 м² разбивают на 5–7 отдельных петель, каждую заводя на свой выход коллектора. По периметру и в зонах теплопотерь шаг уменьшают до 10 см, а в глубине комнаты увеличивают до 20 см, экономя до 15 % трубы.
Сколько стоит узел и монтаж: ориентиры по МО
Цены ниже — рыночные ориентиры по Москве и области; точное значение считают по проекту и теплотехническому расчёту. Готовый смесительный узел в сборе стоит ориентировочно 8 000–20 000 ₽ в зависимости от типа клапана и класса насоса. Отдельно коллектор на 6–8 контуров обойдётся в ориентир 6 000–15 000 ₽.
- Узел в сборе — ориентир 8 000–20 000 ₽.
- Монтаж и обвязка узла — ориентир 6 000–12 000 ₽.
- Проект с теплотехническим расчётом — от 3 000 ₽.
Хороший узел служит долго: производители закладывают ресурс порядка 20–25 лет и дают гарантию на насос обычно 2 года. Сборка и подключение узла у мастера занимают в среднем 3–4 ч без учёта заливки стяжки.
Экономить на узле не стоит: дешёвый клапан без термоголовки не держит режим, и разброс температуры по комнатам доходит до 5–6 градусов. Разница в цене между базовой и надёжной комплектацией — обычно 5 000–7 000 ₽, но она окупается стабильным теплом и меньшим износом насоса за годы работы. Итоговую смету всегда считают по проекту: длина петель, площадь и тип покрытия сдвигают цифры в пределах 15–25 %.
Как мы помогаем с подбором
Мы — независимый справочник по отоплению по Москве и области. Мы не берём предоплату и не навязываем оборудование: наша задача — свести вас с проверенным исполнителем и помочь разобраться в параметрах. Заявку мы передаём монтажнику, который приезжает на замер, делает расчёт и называет итоговую смету уже по вашему объекту.
Если не хотите разбираться в клапанах и расходах самостоятельно, оставьте вводные через форму подбора: укажите площадь, тип котла и покрытие пола. По 100 м² площади мы обычно предлагаем 2–3 варианта комплектации узла с разбивкой по цене, чтобы вы могли сравнить и выбрать спокойно.
Частые вопросы
Можно ли подключить тёплый пол без смесительного узла?
Напрямую к высокотемпературному котлу — нет, иначе в трубы пойдёт вода горячее семидесяти градусов и пол станет некомфортным, а стяжка растрескается. Узел обязателен, если только у вас не низкотемпературный источник. Стоит он ориентир 8 000–20 000 ₽ и окупается комфортом и сохранностью покрытия.
Какой насос нужен для одного этажа 100 м²?
Для площади около 100 м² с 5–7 контурами хватает насоса на 25–45 Вт с напором 4–6 м водяного столба. Он перекачивает до 2 м³ в час, чего достаточно для равномерного прогрева всех петель. Точный подбор делают по самой длинной петле — обычно до 90–100 м.
Зачем нужен байпас в узле?
Байпас — перепускная перемычка между подачей и обраткой. Когда термостаты перекрывают часть петель, поток резко падает, и без байпаса насос работает почти в тупик. Перепускной клапан сбрасывает лишний напор и держит стабильную циркуляцию, продлевая ресурс насоса на годы.
Как часто нужно перенастраивать балансировку?
После первичной настройки расходомеры трогают редко — обычно раз в год, в начале сезона длиной около 7 мес. Если добавили петлю или сменили покрытие, балансировку повторяют. На выравнивание расхода по 6–8 контурам у мастера уходит примерно 1–2 ч.
