В доме площадью больше 100 м² вода в батареях сама по себе почти не движется: перепад температур создаёт напор всего в доли метра, дальние комнаты остывают, а котёл работает вхолостую. Именно поэтому в большинстве современных систем отопления стоит циркуляционный насос — компактное устройство массой 2–4 кг, которое гонит теплоноситель по кольцу и выравнивает температуру по всем радиаторам. Разберём, зачем он нужен, чем «мокрый» ротор отличается от «сухого», как читать характеристики и по каким цифрам подбирать модель под конкретный дом.
Зачем в системе отопления нужен насос
Теплоноситель нагревается в котле, отдаёт тепло в радиаторах и возвращается назад. Заставить эту воду двигаться можно двумя способами. Естественная циркуляция работает за счёт разницы плотности горячей и остывшей воды — она надёжна, но требует труб диаметром от 40 мм, строгих уклонов и подходит только для небольших одноэтажных построек. Принудительная циркуляция, которую обеспечивает насос, снимает эти ограничения: можно ставить трубы диаметром 16–25 мм, вести разводку почти как угодно и уверенно отапливать 2 этажа и мансарду.
Главное, что даёт оборудование, — стабильность. Вода проходит полный круг за 3–5 минут хода, температура на подаче и обратке выравнивается, а котёл перестаёт работать рывками. В итоге дом прогревается быстрее и равномернее, а расход газа снижается ориентировочно на 10–20 %. Насос — это узел, вокруг которого и строится современная система отопления частного дома.
Когда можно обойтись без насоса
Полностью отказаться от насоса реально, но условия жёсткие. Естественная (гравитационная) циркуляция уверенно работает, когда одновременно совпадает несколько факторов:
- Один этаж и небольшая площадь — примерно до 100 м², без длинных «плеч» разводки.
- Трубы увеличенного диаметра — от 32–40 мм и больше на магистралях: трубы тоньше 32 мм гравитационную схему «душат».
- Строгие уклоны — не менее 5 мм на каждый 1 м трубы: подача идёт с подъёмом от котла, обратка — с уклоном к нему, без контруклонов.
- Достаточная высота разгона — котёл заглублён на 0,5–1 м относительно радиаторов, чтобы между подачей и обраткой был заметный перепад высоты.
Даже такую систему часто делают комбинированной: врезают насос через байпас, чтобы в обычном режиме гнать воду принудительно, а при отключении электричества переходить на самотёк. Для тёплых полов с петлями по 60–90 м, двухэтажных коттеджей и протяжённой разводки естественной циркуляции уже не хватает — там насос обязателен.

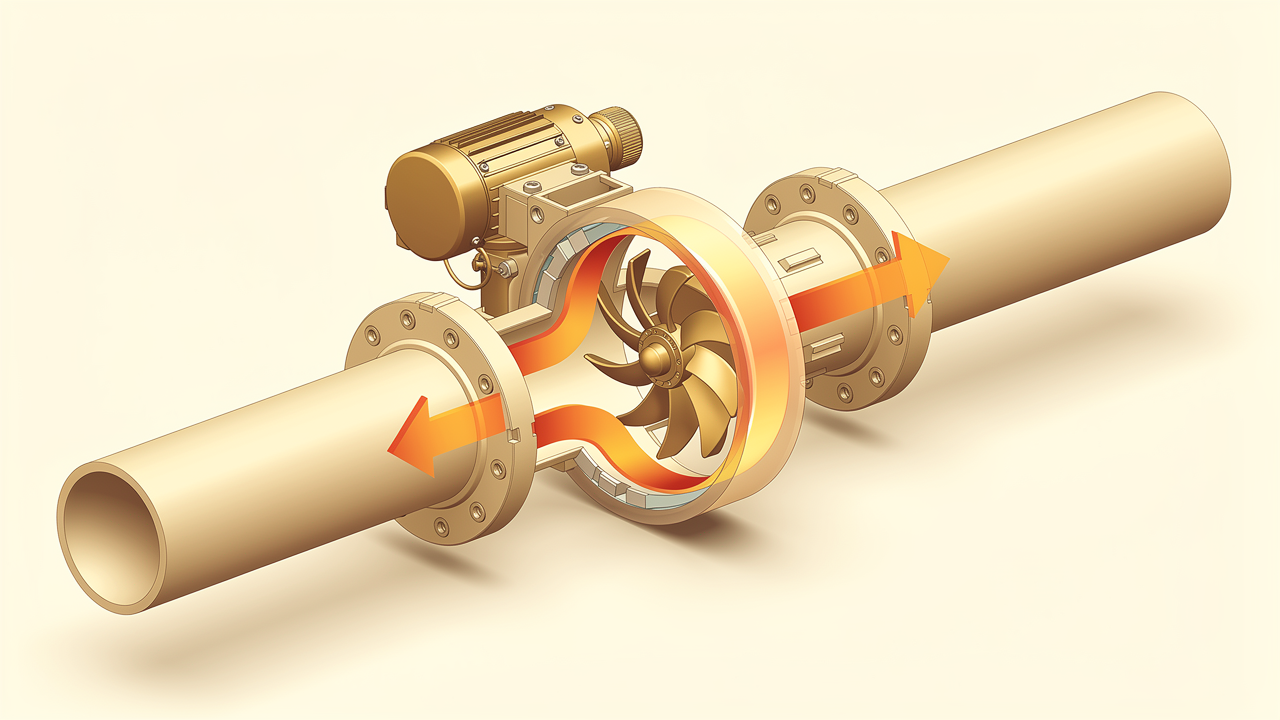

Как устроен циркуляционный насос
Бытовой прибор — это компактный агрегат длиной 130 или 180 мм с чугунным или латунным корпусом, внутри которого вращается рабочее колесо на валу электродвигателя. Подавляющее большинство моделей для дома — с «мокрым» ротором: вал и крыльчатка омываются самим теплоносителем, который одновременно смазывает и охлаждает подшипники. Такие насосы почти бесшумны, не требуют обслуживания и служат по 10 лет и более.
Ключевые элементы, на которые стоит смотреть при выборе:
- Корпус и присоединение — резьба или фланец, по которым насос встаёт в трубу. У бытовых моделей это чаще резьба 1–1,5″ под диаметр DN25, то есть 25 мм.
- Монтажная длина — расстояние между патрубками, обычно 130 или 180 мм. Важно, чтобы новый насос совпал с посадочным местом старого с точностью до 1 мм.
- Переключатель скоростей — 3 фиксированные ступени у простых моделей или плавная автоматика у частотных.
- Клеммная коробка — подключение к сети 220 В, потребление 25–90 Вт.
Отдельно отметим: циркуляционный насос для отопления и, например, дренажный или канализационный насос — принципиально разное оборудование. Отопительный рассчитан на чистую горячую воду в замкнутом контуре и высокую температуру, но не переносит абразивных примесей крупнее 1 мм. Ставить его на грязную воду или в канализацию нельзя.
«Мокрый» и «сухой» ротор: какой выбрать
По конструкции двигателя все насосы делятся на два типа, и для частного дома это первое, в чём стоит разобраться.
У насоса с «мокрым» ротором ротор двигателя погружён в теплоноситель: вода смазывает подшипники и уносит тепло. Такой агрегат работает практически бесшумно, не требует обслуживания и смазки, но имеет КПД порядка 30–45 % — впрочем, для бытовых мощностей в 25–90 Вт это некритично. Именно «мокрые» модели ставят в 95 % частных домов.
У насоса с «сухим» ротором двигатель отделён от воды уплотнением вала, КПД доходит до 70–80 %, а производительность и напор — больше. Но он шумит, требует замены уплотнений раз в 2–3 года и стоит дороже. Это оборудование для котельных, многоквартирных домов и промышленных контуров, а не для коттеджа.
| Параметр | «Мокрый» ротор | «Сухой» ротор |
|---|---|---|
| Где применяют | Частные дома, квартиры | Котельные, промышленность |
| КПД | 30–45 % | 70–80 % |
| Потребление | 25–90 Вт | от 250 Вт и выше |
| Обслуживание | Не требуется | Замена уплотнений раз в 2–3 года |
| Ресурс | от 10 лет | 8–12 лет с обслуживанием |
Вывод простой: для дома, квартиры или дачи берут «мокрый» ротор. «Сухой» оправдан только там, где нужны расходы свыше 5–10 м³/ч и есть отдельное помещение под шумный узел.
Напор и производительность: что это значит
Два главных параметра в паспорте любой модели — напор и производительность, и путать их не стоит.
Напор — это максимальная высота, которую насос способен «поднять» столб воды, преодолевая сопротивление труб, радиаторов и фитингов. Измеряется он в метрах водяного столба. Здесь важно понимать: речь не о высоте дома, а о суммарном гидравлическом сопротивлении всего кольца. Для типового частного дома достаточно напора 4–6 м, для протяжённых контуров берут модели на 8 м.
Производительность (расход) — сколько воды насос прокачивает за час: у бытовых моделей это 1–3 м³/ч. Она показывает, хватит ли устройства, чтобы вовремя доставить тепло ко всем радиаторам. Максимальные напор и производительность в характеристиках — это крайние точки: реально насос работает где-то посередине рабочей кривой, и именно её пересечение с сопротивлением вашей системы определяет фактический режим. Поэтому две модели с одинаковым «максимальным» напором 6 м могут вести себя по-разному — смотреть нужно на график, а не на одну цифру.
Популярные типоразмеры маркируют дробью: 25/40 и 25/60, где первое число — присоединение DN25 (25 мм), а второе — максимальный напор в дециметрах, то есть 4 и 6 м соответственно. Для больших домов выпускают типоразмер 25/80 с напором 8 м.
Как подобрать насос под свой дом
Точный подбор делается по гидравлическому расчёту, но прикинуть порядок величин можно и самому. Производительность ориентировочно считают от тепловой мощности системы: расход в м³/ч примерно равен мощности контура в кВт, делённой на 1,16 и на принятый перепад температур (обычно 10–15 градусов между подачей и обраткой). Для дома, которому нужно порядка 10–12 кВт тепла, это выходит примерно 0,7–1,0 м³/ч.
Напор оценивают по длине и сложности разводки. Грубый ориентир — около 0,6 м напора на каждые 10 м самого длинного кольца труб плюс запас на радиаторы и арматуру. Отсюда и типовые 4–6 м для большинства коттеджей. Что учесть при подборе:
- Площадь и этажность — на каждые 10 м² дома закладывают около 1 кВт тепла, а с ростом этажности растут требуемые расход и напор.
- Схема разводки — двухтрубная, коллекторная или тёплые полы дают разное сопротивление; при сомнениях сверьтесь со схемой отопления.
- Диаметр и материал труб — трубы диаметром 16 мм и множество поворотов резко поднимают сопротивление против труб на 25–32 мм.
- Наличие тёплого пола — петли длиной 60–90 м требуют дополнительно 1–2 м напора.
Не берите модель «с запасом побольше на всякий случай»: избыточный насос шумит, гоняет воду слишком быстро и тратит лишние 30–40 Вт. Лучше точный расчёт, чем перестраховка.
Частотное регулирование и энергоэффективность
Простые насосы имеют 3 фиксированные скорости — их переключают вручную ползунком, и на каждой ступени насос молотит с постоянными оборотами независимо от того, нужен ли системе такой расход прямо сейчас. Более современные модели оснащают частотным (электронным) регулированием: встроенная плата сама меняет обороты двигателя вслед за нагрузкой.
Что это даёт на практике:
- Экономия электричества. Когда термоголовки на радиаторах прикрываются и сопротивление системы растёт, частотный насос сбрасывает обороты и снижает экономию электроэнергии до 50–70 %. Потребление в тёплую погоду падает с 60–90 Вт до 5–7 Вт.
- Тишина. На пониженных оборотах пропадает журчание и гул в трубах, которые часто мучают владельцев переразмеренных 3-скоростных насосов.
- Меньше износа. Плавный пуск и работа не на пределе продлевают ресурс сверх 10 лет.
Энергоэффективность таких насосов маркируют индексом EEI (чем меньше значение, тем экономичнее); у лучших моделей с постоянным магнитом он ниже 0,20. На входе частотная модель дороже 3-скоростной на 3 000–5 000 ₽, но для большого дома с автоматикой и тёплыми полами экономия 50–70 % за отопительный сезон делает её выгодной. Для маленького контура переплата окупается за 3–4 года, и там нередко достаточно обычной 3-скоростной модели.
Куда ставят насос и как его монтируют
Классическое место установки — на обратной трубе, рядом с котлом, перед расширительным баком. На обратке теплоноситель холоднее на 10–20 градусов, и это продлевает ресурс узла, хотя современные модели переносят и высокую температуру. Насос с «мокрым» ротором монтируют строго так, чтобы вал вращался горизонтально — клеммной коробкой вбок или вверх, но не вниз.
Правильный монтаж включает несколько обязательных элементов:
- 2 отсечных крана с обеих сторон — чтобы снять насос без слива всей системы.
- Сетчатый фильтр (грязевик) с ячейкой около 0,5 мм перед насосом — он ловит окалину и частицы, защищая крыльчатку.
- Стрелка направления на корпусе — она должна совпадать с движением воды.
- Учёт узла в общей обвязке вместе с группой безопасности и расширительным баком.
Первый запуск требует развоздушивания: у большинства моделей в центре есть винт, отвернув который на 2–3 оборота выпускают воздух из камеры ротора. Работать «на сухую», без воды, насос не должен даже 10 секунд.
Байпас, группа быстрого монтажа и защита узла
Одиночный насос, врезанный «в разрыв» трубы, работает, но обслуживать и защищать его удобнее в составе продуманного узла. Здесь помогают три вещи.
Байпас — это перемычка в обход насоса. Она нужна в двух случаях: чтобы при отключении электричества система могла работать на естественной циркуляции, и чтобы снимать насос на обслуживание, перекрыв 2 крана, без остановки всего отопления. На байпасе иногда ставят обратный клапан, который в рабочем режиме закрыт, а при остановке насоса пропускает самотёк.
Группа быстрого монтажа (насосно-смесительный узел) — готовый заводской блок, где насос уже собран с термостатическим клапаном, кранами и термометрами. Такой узел применяют прежде всего для тёплых полов: он подмешивает горячую воду из котлового контура к обратке, удерживая на полу безопасные 35–45 градусов вместо котловых 60–70. Это избавляет от ручного подбора и защищает стяжку от перегрева.
Что ещё бережёт насос и продлевает его жизнь:
- Грязевик и магнитная ловушка — задерживают окалину и металлическую взвесь размером от 0,3 мм, из-за которых клинит крыльчатку.
- Правильный теплоноситель — чистая вода без агрессивных примесей или специальный антифриз для отопления, а не «автомобильный».
- Стабильное питание — скачки напряжения выше 250 В выводят из строя плату частотных моделей, поэтому им полезен стабилизатор или ИБП.
Собранный по уму узел стоит на 5 000–10 000 ₽ дороже «голого» насоса, но именно он избавляет от большинства аварий и сложного ремонта в разгар зимы. Подробнее про обвязку и порядок элементов — в общей схеме отопления.
Шум, воздух и завоздушивание
Если насос гудит, а в трубах слышно журчание и бульканье, причина почти всегда одна из двух — либо модель переразмерена и гонит воду быстрее 1 м/с, либо в системе остался воздух. Воздушная пробка не даёт крыльчатке захватывать воду: насос крутится «вхолостую», радиаторы остаются холодными, а сам агрегат перегревается.
Что помогает держать систему тихой и без воздуха:
- Развоздушить насос через центральный винт и стравить воздух с радиаторов краниками Маевского после каждого заполнения.
- Поставить автоматический воздухоотводчик в верхней точке системы и в группе безопасности котла.
- Снизить скорость у 3-скоростной модели на 1 ступень, если появился гул, — часто этого достаточно.
- Проверить давление в системе — рабочее обычно 1,5–2 атм: при нехватке воды воздух подсасывается снова и снова.
Постоянное завоздушивание — сигнал искать негерметичность или проблему с расширительным баком, а не просто раз за разом стравливать воздух.
Сколько это стоит: рыночные ориентиры по Подмосковью
Сам бытовой циркуляционный насос в Московской области стоит ориентировочно от 3 000 до 12 000 ₽ за 3-скоростную модель и дороже — за частотную с автоматическим регулированием. Установка с врезкой, фильтром и кранами в составе обвязки котла обходится ориентировочно в 4 000–9 000 ₽, если посадочное место готово, и дороже при полной переделке узла. Готовая группа быстрого монтажа для тёплого пола добавляет к смете ещё 8 000–15 000 ₽. Это именно ориентир — точная сумма зависит от схемы, диаметров и состояния существующей системы и считается по проекту.
Экономически насос окупается за счёт более ровной работы котла и меньшего расхода топлива. Частотные модели дороже на входе на 3 000–5 000 ₽, но сами подстраивают скорость под текущую потребность и снижают счёт за электричество на 50–70 % — для больших домов это заметная статья.
Типичные ошибки и как их избежать
Чаще всего владельцы промахиваются с подбором и монтажом. Вот что стоит держать в голове:
- Слишком мощная модель — журчание и шум в трубах, лишние 30–40 Вт расхода электричества.
- Установка без фильтра — окалина заклинивает крыльчатку, и насос выходит из строя задолго до положенных 10 лет.
- Неправильное положение вала — вертикальный ротор изнашивает подшипники за 1–2 сезона.
- Отсутствие кранов и байпаса — любое обслуживание превращается в слив 50–200 л воды из системы.
- Игнорирование развоздушивания — воздушная пробка не даёт насосу качать воду.
- Насос не того типа — «сухой» ротор на 250 Вт в жилой котельной без шумоизоляции или дренажная модель вместо отопительной.
Если вы не уверены в расчёте или схеме, разумнее доверить подбор специалисту. Мы поможем определить нужные напор и производительность под ваш дом и передадим заявку на расчёт проверенному исполнителю по Московской области — без предоплаты и навязывания. Незнакомые термины всегда можно уточнить в нашем словаре.
Частые вопросы
Можно ли обойтись без циркуляционного насоса?
В небольшом одноэтажном доме до 100 м² с трубами диаметром от 40 мм и правильными уклонами — да, за счёт естественной циркуляции. Но для двухэтажного коттеджа, тёплых полов или протяжённой разводки насос практически обязателен, иначе дальние радиаторы будут холодными.
Какой напор нужен для частного дома?
Для большинства домов достаточно модели с максимальным напором 4–6 м, а для протяжённых контуров берут 8 м. Точное значение зависит от длины и сложности контура, поэтому его определяют расчётом, а не «на глаз».
Сколько электроэнергии потребляет насос?
Бытовые модели с «мокрым» ротором расходуют примерно 25–90 Вт в зависимости от скорости — это сопоставимо с обычной лампочкой. Частотные модели снижают потребление до 5–7 Вт, автоматически уменьшая обороты при малой нагрузке.
Чем «мокрый» ротор отличается от «сухого»?
У «мокрого» ротор омывается теплоносителем — он тихий, потребляет 25–90 Вт и не требует обслуживания, поэтому подходит для дома. «Сухой» отделён от воды, мощнее и с КПД до 70–80 %, но шумит и нуждается в обслуживании, поэтому его ставят в котельных и на промышленных объектах.
Где именно ставить насос — на подаче или на обратке?
Традиционно узел ставят на обратной трубе перед котлом: там теплоноситель холоднее на 10–20 градусов, и это бережёт ресурс. Современные модели допускают установку и на подаче, но обратка остаётся более щадящим вариантом.
