Расширительный бак — узел, о котором вспоминают в последнюю очередь, а страдают от его отсутствия первыми: без него закрытая система отопления не держит давление, а группа безопасности постоянно стравливает теплоноситель через предохранительный клапан. Задача бака простая по сути и строгая по цифрам — принять избыток теплоносителя, который появляется при нагреве. Ниже разберём, зачем он нужен, чем закрытый мембранный тип отличается от открытого, как прикинуть объём и давление и на чём чаще всего ошибаются при подборе оборудования.
Зачем в системе отопления нужен расширительный бак
Вода и незамерзающий теплоноситель при нагреве расширяются: объём жидкости в контуре растёт примерно на 4% при прогреве от комнатной температуры до рабочей, а у гликолевых смесей — ещё чуть больше, около 5%. То есть на каждые 200 л теплоносителя в системе приходится около 8–10 л «лишнего» объёма, который нужно куда-то деть. Жидкость несжимаема, поэтому в закрытом контуре этот избыток некуда убрать, и давление резко скачет вверх.
Без компенсатора рост давления упирается в предохранительный клапан группы безопасности, который начинает сбрасывать теплоноситель. Система теряет объём, при остывании давление падает ниже нормы, завоздушивается — и цикл повторяется каждый нагрев. Расширительный бак разрывает этот порочный круг: он даёт лишним 8–10 л место, куда уйти, и возвращает жидкость обратно при остывании, удерживая давление в рабочем диапазоне. Именно поэтому бак входит в обязательную тройку узлов обвязки наравне с циркуляционным насосом и группой безопасности — без него корректная система отопления частного дома не собирается.
Открытый и закрытый тип: в чём разница
Исторически первым был открытый расширительный бак — простая ёмкость на 20–40 л в верхней точке системы, сообщающаяся с атмосферой. Теплоноситель расширяется — уровень в баке поднимается, остывает — опускается. Дёшево и надёжно, но у схемы два серьёзных минуса: через открытую поверхность испаряется вода (за сезон уходит несколько литров) и постоянно подсасывается воздух, который разносит по контуру кислород. Кислород разъедает сталь радиаторов и котла, а с антифризом открытая схема несовместима вовсе — гликоль испаряется и меняет концентрацию.
Закрытый мембранный бак решает обе проблемы. Это герметичный стальной корпус объёмом обычно от 6 до 100 л, внутри которого эластичная мембрана делит объём на две камеры: с одной стороны теплоноситель, с другой — сжатый воздух или азот. Контур полностью изолирован от атмосферы, воздух в систему не поступает, испарения нет, антифриз работает штатно. Практически все современные закрытые системы строят именно на мембранных баках, и когда сегодня говорят «расширительный бак для отопления», по умолчанию имеют в виду закрытый тип. Открытая схема осталась разве что в самотёчных контурах старого образца.
Как устроен мембранный бак

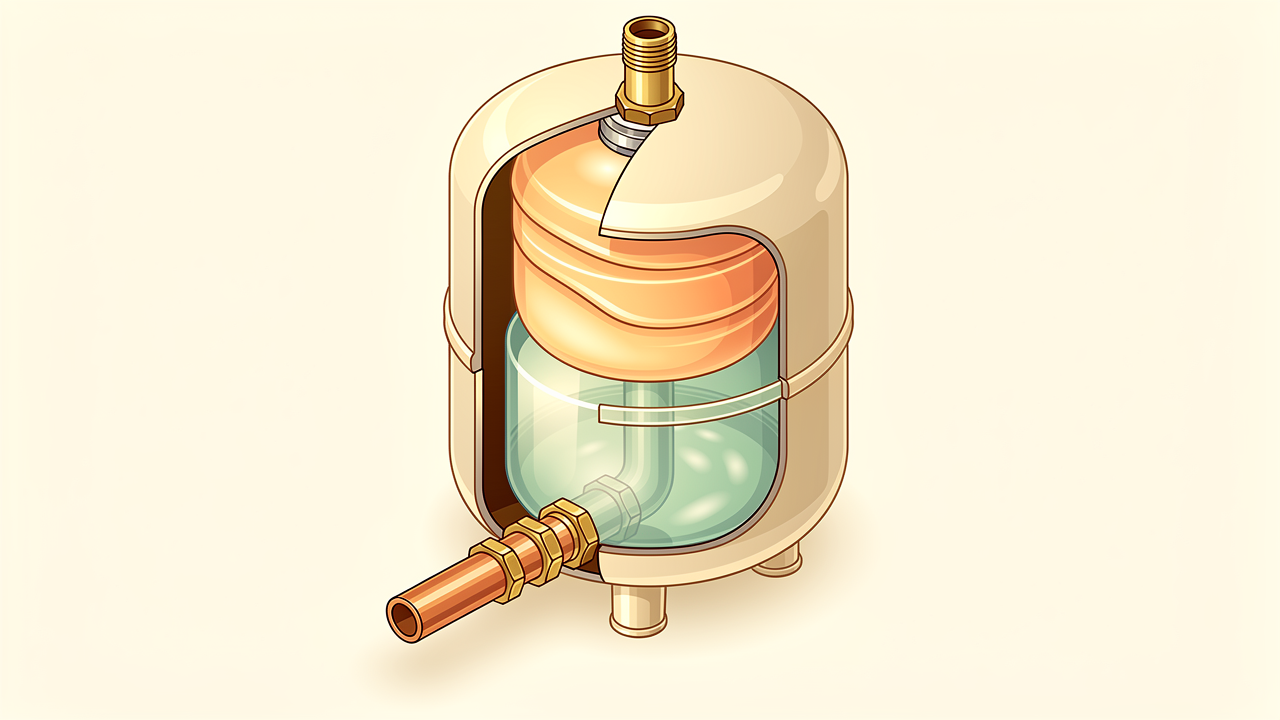

Понимание устройства сразу снимает половину вопросов по подбору и обслуживанию. Внутри стального корпуса находится резиновая мембрана — фиксированная (диафрагменная) или сменная (баллонного типа, в виде груши). Воздушная камера предварительно закачана до заводского или расчётного давления через ниппель, похожий на автомобильный. Когда теплоноситель расширяется, он давит на мембрану и сжимает воздух; когда остывает — сжатый воздух возвращает жидкость обратно в контур. Ресурс качественной мембраны — в среднем 5–10 лет при чистом теплоносителе и стабильном режиме.
Важно не путать два похожих на вид изделия. Бак для отопления окрашен, как правило, в красный цвет и рассчитан на горячий теплоноситель. Синий бак объёмом те же 20–50 л — это оборудование для холодного водоснабжения (гидроаккумулятор), его мембрана контактирует с питьевой водой и не рассчитана на нагрев. Ставить синий бак в контур отопления нельзя: мембрана прослужит от силы 1–2 года и порвётся. При покупке ориентируйтесь на маркировку и назначение из каталога, а не только на цвет корпуса — цвет у разных производителей может отличаться. Разбор терминов есть в нашем словаре отопления.
Как рассчитать объём бака
Базовый инженерный ориентир: полезный объём расширительного бака берут около 10–12% от общего объёма теплоносителя в системе. Сначала считают, сколько жидкости в контуре: суммируют вместимость котла, радиаторов и труб. Грубая прикидка для частного дома — примерно 15 л теплоносителя на 1 кВт мощности котла. Для котла на 20 кВт это порядка 200–300 л в системе, а значит, бак нужен ориентировочно на 20–35 л.
Удобный практический ориентир: для системы на 100–150 л теплоносителя подходит бак объёмом 12–18 л. На объём влияет и тип теплоносителя: если вместо воды залит антифриз на основе гликоля, коэффициент расширения выше, и бак берут с запасом — на 10–15% больше расчётного. Так, вместо 15 л под воду под гликоль возьмут ближе к 18 л. Выбор жидкости стоит продумать заранее: подробнее об этом — в материале про теплоноситель для отопления. Точную цифру даёт проектный расчёт по реальной длине контура, числу секций и марке жидкости — приведённые числа это ориентир, а не готовое проектное значение.
Ценовой ориентир по Московской области на бытовые мембранные баки объёмом до 50 л с учётом покупки — примерно от 2 500 до 9 000 ₽ в зависимости от объёма и типа мембраны. Модель на 12–18 л обходится около 3 000–5 000 ₽, а баки на 80–100 л стоят заметно дороже — от 12 000 ₽ и выше. Это рыночная вилка на товар как таковой; итоговую сумму по проекту, с доставкой и обвязкой, считают под конкретный дом. Мы поможем выбрать подходящий объём и передадим заявку на расчёт исполнителю — за контактами и подбором обращайтесь через форму на сайте.
Давление: предварительная закачка и настройка
Объём — половина дела; вторая половина — правильное давление воздуха в баке. Предварительную закачку (её ещё называют предзарядкой) задают так, чтобы при холодной системе воздушная камера занимала почти весь объём бака, а мембрана оставляла под теплоноситель лишь небольшой резерв — порядка 5–10% объёма. Ориентир по величине привязывают к высоте контура: каждые 10 м водяного столба над баком дают примерно одну атмосферу статического давления. Для типового двухэтажного дома высота столба над баком обычно 5–7 м, и предзарядку подгоняют под неё.
Проверяют и настраивают давление воздуха только на опорожнённом от теплоносителя баке — иначе манометр покажет давление жидкости, а не воздушной камеры. Если предзарядка завышена, мембрана не сможет принять избыток и клапан будет сбрасывать теплоноситель; если занижена — бак заполнится жидкостью на все 100% и перестанет компенсировать расширение. Единицу давления (атмосферы, бар) при пусконаладке смотрят по манометру, а вот объёмный резерв в 5–10% под расширение закладывают всегда. Конкретную предзарядку под ваш контур задаёт проект и наладка при пуске.
Монтаж и место установки
Мембранный бак ставят на обратной линии контура, до циркуляционного насоса — там теплоноситель прохладнее (на 15–20% ниже подачи по температуре), а мембрана работает в более щадящем режиме. Логика связки простая: насос гонит теплоноситель по кругу, а бак стабилизирует давление в этом контуре; как работает сам насос, разобрано в статье про циркуляционный насос. Бак присоединяют через тройник, желательно с отсечным краном — чтобы можно было снять изделие для проверки или замены, не сливая всю систему.
Ниппель воздушной камеры должен оставаться доступным для контроля давления. Небольшие баки нередко идут в комплекте с настенным котлом и уже встроены в его корпус — но встроенного объёма (обычно 6–8 л) хватает только на компактный контур до 60–80 л; при площади дома свыше 150 м² ставят дополнительный внешний бак. Стальной корпус монтируют так, чтобы к нему был доступ, а вес крупных моделей на 50 л и более (это уже 8–12 кг пустого корпуса) учитывают при выборе кронштейна или напольной установки.
Обслуживание и проверка
Мембранный бак не требует сложного ухода, но раз в год, перед отопительным сезоном, давление предзарядки стоит проверять — воздух со временем стравливается через ниппель и мембрану, и за год давление может просесть на 10–20%. Признаки, что с баком что-то не так: частые срабатывания предохранительного клапана, скачки давления на манометре котла при нагреве и остывании, завоздушивание радиаторов. Всё это поводы проверить сначала именно расширительный бак.
Простой тест исправности мембраны — нажать на ниппель. Если пойдёт воздух, мембрана цела; если брызнет теплоноситель, значит, мембрана порвана и бак под замену. Со сменной (баллонной) мембраной ремонт сводится к замене груши за 5–10 минут, с фиксированной — меняют бак целиком. Ресурс мембраны в 5–10 лет сильно зависит от режима: чистая подготовленная жидкость и стабильное давление продлевают срок службы, грязь и частые перепады — сокращают его в разы.
Частые ошибки при подборе
- Ставят гидроаккумулятор от водоснабжения. Синий бак для холодной воды не рассчитан на горячий теплоноситель — мембрана деградирует за 1–2 года. Для отопления нужен профильный красный бак.
- Берут объём наугад. Слишком маленький бак не принимает расширение, и клапан сбрасывает жидкость; слишком большой — переплата и лишнее место. Ориентир 10–12% от объёма системы существует не просто так.
- Не выставляют предзарядку. Заводское давление воздуха почти никогда не совпадает с нужным под конкретный контур, а резерв под расширение в 5–10% объёма при этом теряется. Бак ставят «из коробки» — и он не работает как надо.
- Забывают про антифриз. Под гликолевый теплоноситель бак берут на 10–15% больше по объёму, иначе расчёт под воду окажется недостаточным.
- Монтируют без отсечного крана. Тогда любая проверка или замена бака означает слив всех 200–300 л системы — лишняя работа на каждом обслуживании.
Частые вопросы
Какого объёма нужен расширительный бак?
Ориентир — 10–12% от общего объёма теплоносителя в системе. Объём контура прикидывают как 15 л на 1 кВт мощности котла: для котла 20 кВт это около 200–300 л жидкости и бак примерно на 20–35 л. Для системы на 100–150 л подходит бак 12–18 л, под антифриз берут на 10–15% больше. Точную цифру даёт проектный расчёт по вашему дому.
Чем красный бак отличается от синего?
Красный — расширительный бак для отопления: его мембрана рассчитана на горячий теплоноситель и служит 5–10 лет. Синий — гидроаккумулятор для холодного водоснабжения; в контуре отопления его мембрана порвётся за 1–2 года. В систему отопления ставят только профильный отопительный бак. Цвет у разных производителей может отличаться, поэтому сверяйтесь с назначением в каталоге.
Какое давление должно быть в баке?
Предзарядку задают так, чтобы под теплоноситель оставался резерв около 5–10% объёма бака, а величину привязывают к высоте контура: каждые 10 м столба воды дают примерно одну атмосферу. Для типового двухэтажного дома высота столба над баком — 5–7 м. Проверяют давление только на баке, освобождённом от теплоносителя. Конкретное значение под ваш контур определяют при наладке.
Можно ли обойтись без расширительного бака?
В закрытой системе — нет. Без бака давление при нагреве скачет вверх, предохранительный клапан сбрасывает теплоноситель, а при остывании контур завоздушивается. Небольшой бак на 6–8 л иногда встроен в настенный котёл, но при площади дома свыше 150 м² его объёма не хватает и нужен дополнительный внешний. Поможем подобрать объём и передадим заявку на расчёт исполнителю.
