Обвязка котла — это набор трубопроводов и узлов, которые связывают котёл с системой отопления и заставляют её работать правильно и безопасно. От того, насколько грамотно собрана схема, зависит и равномерность прогрева радиаторов по всему дому, и срок службы самого дорогого прибора в котельной. В этом материале мы, редакция независимого справочника otoplenie-mo.ru по Москве и области, разбираем узлы обвязки, типовые схемы для газового и твердотопливного котла, диаметры труб и рыночные ориентиры цен. Если после чтения захотите точный расчёт под свой дом, мы поможем выбрать решение и передадим заявку проверенному исполнителю без предоплаты.
Что такое обвязка котла и зачем она нужна

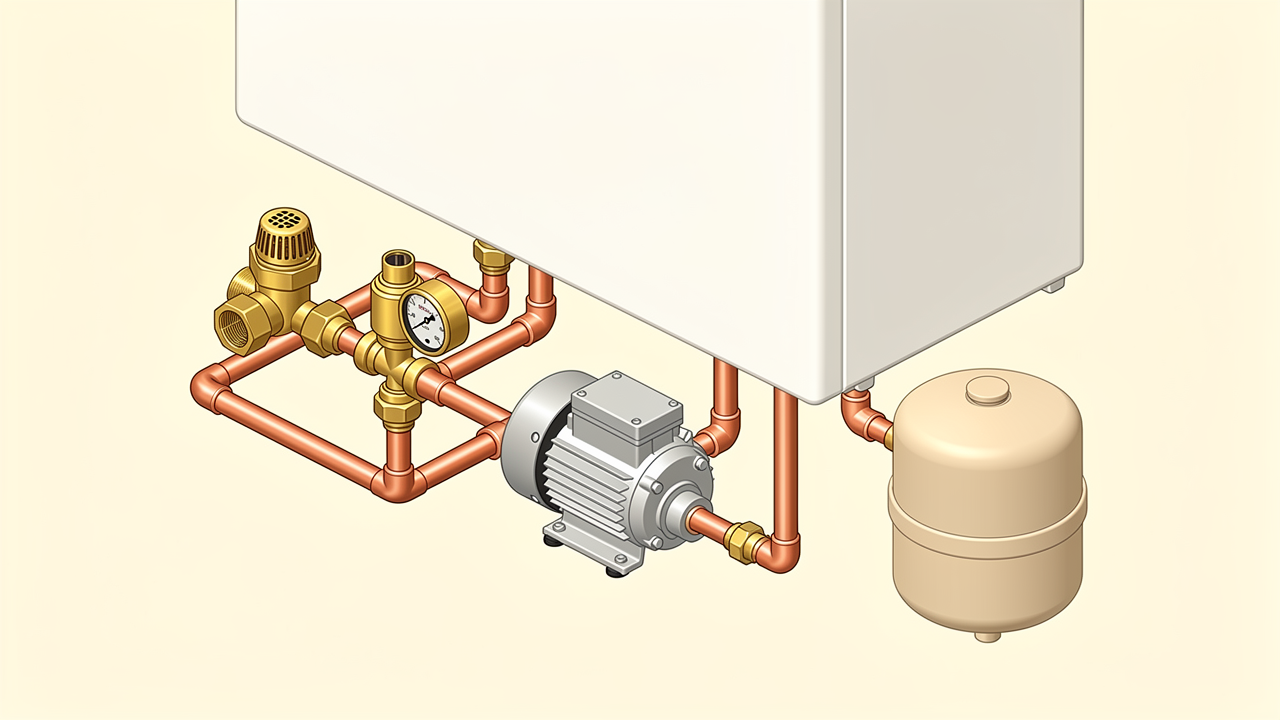

Обвязка — это всё, что находится между выходными патрубками котла и системой отопления: группа безопасности, циркуляционный насос, расширительный бак, запорная арматура, фильтр-грязевик и коллекторы. Голый котёл без обвязки работать не может: ему нужно, чтобы теплоноситель двигался по кругу, чтобы избыток давления сбрасывался, а воздух удалялся. Для частного дома площадью 100–150 м² это компактный узел, который умещается на участке стены шириной около 1 м. Ошибки на этом этапе обходятся дорого: переделка уже смонтированной котельной легко добавляет 20–30 % к бюджету по сравнению с аккуратной сборкой с первого раза.
Правильная обвязка решает три задачи одновременно: обеспечивает циркуляцию воды, защищает оборудование от перегрева и гидроударов, а также позволяет обслуживать систему без её полного слива. Средний ресурс качественно собранных узлов составляет 15–25 лет, тогда как дешёвая арматура нередко требует замены уже через 3–5 лет. Поэтому экономия на обвязке почти всегда оборачивается повторными расходами.
Группа безопасности — главный защитный узел
Группа безопасности — это блок из трёх приборов на общем коллекторе: предохранительный клапан, автоматический воздухоотводчик и манометр. Клапан сбрасывает лишнее давление, если оно поднимается выше расчётного, воздухоотводчик стравливает пузырьки воздуха, а манометр показывает текущее давление в контуре. Для большинства частных домов давление в закрытой системе держат в диапазоне полутора-двух единиц по шкале манометра, и превышать эти значения нельзя. Ставят группу безопасности на подающей линии сразу после котла, на участке не длиннее 0,5 м, без запорной арматуры между ней и котлом.
Готовый блок группы безопасности на рынке Московской области стоит ориентировочно от 1500 до 4000 ₽ — это ориентир, точная цена зависит от бренда и присоединительного размера. Резьба таких узлов обычно составляет 1 дюйм, что соответствует внутреннему диаметру около 25 мм. Отводная трубка от клапана должна идти в канализацию или в ёмкость, чтобы горячая вода не попадала на пол. Больше терминов из котельной мы собрали в словаре отопления.
Расширительный бак: компенсируем расширение воды
При нагреве вода увеличивается в объёме примерно на 4 %, и этот излишек нужно куда-то деть, иначе давление подскочит и сработает клапан. Эту роль выполняет мембранный расширительный бак. Его объём подбирают как 10–12 % от общего объёма теплоносителя в системе. Например, если в трубах и радиаторах дома залито около 100 л воды, потребуется бак примерно на 10–12 л. Для дома площадью 150–200 м² чаще всего берут модель на 18–24 л с запасом.
Бак монтируют на обратной линии, до насоса, на прямом участке трубы длиной хотя бы 30–40 см без резких поворотов. Предварительное давление воздуха в баке выставляют чуть ниже рабочего давления системы. Стоит мембранный бак на 12 л в среднем 1800–3500 ₽ — снова ориентир, точное значение считают по проекту. Как рассчитать объём под конкретный дом, подробно разобрано в отдельной статье про расширительный бак.
Циркуляционный насос в обвязке
В системах с принудительной циркуляцией именно насос гонит теплоноситель по кругу, обеспечивая равномерный прогрев дальних радиаторов. Для частного дома подбирают модель мощностью 25–90 Вт — этого достаточно для контуров площадью до 250–300 м². Ходовые типоразмеры корпуса — 25–40 и 25–60, где первое число означает присоединительный диаметр 25 мм. За сутки такой насос потребляет всего 0,6–2,2 кВт·ч электроэнергии, то есть его вклад в счёт за свет минимален.
Устанавливают насос на обратной линии, перед котлом, стрелкой по ходу движения воды и обязательно валом вала горизонтально. По обе стороны ставят два шаровых крана, чтобы менять прибор за 15–20 минут без слива всей системы. Ресурс качественного насоса — те же 15–20 лет при чистом теплоносителе. Ориентир по цене — от 3000 до 8000 ₽ за бытовую модель. Как правильно подобрать напор и производительность, мы описали в материале про циркуляционный насос.
Схема обвязки газового котла
У настенного газового котла насос, расширительный бак и часто группа безопасности уже встроены внутрь корпуса, поэтому внешняя обвязка получается простой. Задача монтажника — подвести подачу и обратку, поставить фильтр-грязевик, отсекающие краны и, при необходимости, гидрострелку. Диаметр внешней обвязки для котла мощностью до 24 кВт обычно составляет 25 мм, а для моделей на 30–35 кВт — 32 мм.
Напольный газовый котёл чаще идёт без встроенных узлов, поэтому группу безопасности, бак объёмом 10–12 % от системы и насос 25–90 Вт монтируют отдельно. Между котлом и системой ставят фильтр с сеткой, который задерживает окалину и продлевает жизнь насосу. Для дома в 120 м² полный комплект внешней обвязки газового котла обойдётся ориентировочно в 15 000–30 000 ₽ вместе с работой — это рыночный ориентир по Московской области, а точное значение считают по проекту.
Обвязка твердотопливного котла
Схема обвязки твердотопливного котла сложнее, потому что дровяной или угольный агрегат нельзя мгновенно остановить: топливо продолжает гореть, и температура растёт даже после отключения. Поэтому в обвязке обязательно появляется группа безопасности и узел защиты от перегрева. Ключевой элемент — трёхходовой смесительный клапан, который не даёт воде в обратке опускаться ниже 55–60 единиц по термометру и защищает котёл от конденсата. Такой клапан стоит ориентировочно 4000–9000 ₽.
Второй важный узел — теплоаккумулятор, буферная ёмкость на 500–2000 л, которая запасает тепло от одной закладки дров и потом медленно отдаёт его в дом. Он позволяет топить котёл реже — не 4–5 раз в сутки, а 1–2 раза, и заметно ровнее держать температуру. Диаметр обвязки твердотопливного котла берут увеличенным, чаще всего 32 мм, чтобы обеспечить достаточный проток при возможной естественной циркуляции. Для контура мощностью 25–30 кВт это оптимальный размер.
Диаметры труб и материалы
Диаметр обвязки — не абстрактная величина, а параметр, от которого зависит скорость воды и шум в трубах. В частных домах основную обвязку котла собирают из труб диаметром 25–32 мм, а отводы к отдельным радиаторам делают тоньше, 16–20 мм. Для стального и полипропиленового трубопровода это проверенные размеры, дающие скорость потока в комфортных пределах.
- Полипропилен — недорогой вариант, погонный метр трубы на 25 мм стоит около 80–150 ₽, монтаж пайкой быстрый.
- Металлопластик — гибкий, собирается на фитингах, ресурс до 25 лет при рабочих режимах.
- Сталь — самый прочный вариант для твердотопливных котлов, выдерживает высокие температуры без ограничений по 95 единицам термометра.
Важная деталь: первые 1–1,5 м обвязки от твердотопливного котла лучше выполнять металлом, а не полипропиленом, так как пластик не рассчитан на аварийный перегрев. Подробнее про сборку контура целиком — в статье про монтаж отопления.
Бойлер косвенного нагрева в схеме
Если дому нужна горячая вода, в обвязку добавляют бойлер косвенного нагрева — бак, который греется от того же котла через встроенный змеевик. Для семьи из 3–4 человек берут ёмкость на 100–200 л. Подключают бойлер через трёхходовой клапан с приоритетом: когда нужна горячая вода, котёл на несколько минут переключает мощность на нагрев бака, а затем возвращается к отоплению.
Такая схема экономичнее проточного нагрева и позволяет получать до 200 л горячей воды без резких перепадов температуры в кранах. Бойлер на 150 л занимает в котельной около 0,5 м² площади пола, это стоит учитывать при планировке. Ориентир по цене бака — от 15 000 ₽, точное значение зависит от объёма и материала внутренней колбы.
Сколько стоит обвязка: ориентиры по МО
Собрать бюджет проще, если разложить его на узлы. Ниже — рыночные ориентиры по Московской области; итог по вашему дому мы уточним в расчёте.
| Узел | Ориентир цены, ₽ | Ресурс, лет |
|---|---|---|
| Группа безопасности | 1500–4000 | 15–20 |
| Расширительный бак 12 л | 1800–3500 | 15–25 |
| Циркуляционный насос | 3000–8000 | 15–20 |
| Трёхходовой клапан | 4000–9000 | 15–20 |
В сумме материалы для обвязки одноконтурного газового котла укладываются в 12 000–25 000 ₽, а работа монтажника добавляет ещё 10 000–20 000 ₽. Обвязка твердотопливного котла с теплоаккумулятором обходится дороже — от 40 000 ₽ и выше из-за буферной ёмкости и дополнительных узлов. Все цифры — ориентир, точное значение считают по проекту, и мы честно передаём заявку исполнителю без предоплаты.
Частые ошибки монтажа
Большинство проблем в котельной рождается из нескольких повторяющихся ошибок. Понимание их экономит и деньги, и нервы.
- Кран между котлом и группой безопасности — грубая ошибка: клапан обязан работать всегда, без отсекающей арматуры на участке до 0,5 м.
- Насос на подаче вместо обратки — сокращает его ресурс, ведь горячая вода около 80 единиц термометра ускоряет износ.
- Расширительный бак меньше 10 % объёма системы — клапан начнёт стравливать воду, и давление придётся подкачивать каждые 2–3 недели.
- Полипропилен на выходе твердотопливного котла в первом метре — риск оплавления при перегреве.
Если сомневаетесь хотя бы в одном узле, лучше свериться со специалистом до монтажа: переделка стоит в 2–3 раза дороже правильной сборки сразу. Мы поможем выбрать схему под ваш дом и передадим заявку на расчёт исполнителю.
Частые вопросы
Какой диаметр труб выбрать для обвязки котла?
Для основной обвязки котла в частном доме используют диаметр 25–32 мм: 25 мм для газовых моделей до 24 кВт и 32 мм для мощных или твердотопливных котлов. Отводы к радиаторам делают тоньше — 16–20 мм.
Какой объём расширительного бака нужен?
Объём бака подбирают как 10–12 % от всего теплоносителя в системе. Если в контуре около 100 л воды, берут бак на 10–12 л, а для дома в 150–200 м² — модель на 18–24 л.
Какой мощности нужен циркуляционный насос?
Для частного дома до 250–300 м² достаточно насоса мощностью 25–90 Вт с типоразмером 25–40 или 25–60. За сутки он расходует всего 0,6–2,2 кВт·ч, поэтому на счёт за электричество почти не влияет.
Сколько служит правильно собранная обвязка?
Ресурс качественных узлов обвязки составляет 15–25 лет при чистом теплоносителе и рабочем давлении. Дешёвая арматура может потребовать замены уже через 3–5 лет, поэтому на ключевых узлах экономить не стоит.
