Группа безопасности котла — это компактный блок из трёх узлов на общем латунном коллекторе: предохранительный клапан, автоматический воздухоотводчик и манометр. Задача блока проста и жизненно важна: не дать системе перегрузиться, вовремя стравить воздух и показать хозяину, что происходит внутри контура. Стоит группа сравнительно недорого, ориентир по Московской области — 1500–4000 ₽, но именно она спасает котёл и трубы, когда что-то пошло не так. Ниже разберём, из чего состоит узел, где его ставить, как обслуживать и на что смотреть при выборе. Материал справочный: мы помогаем разобраться и при желании передаём заявку на расчёт проверенному исполнителю, а решение всегда остаётся за вами.

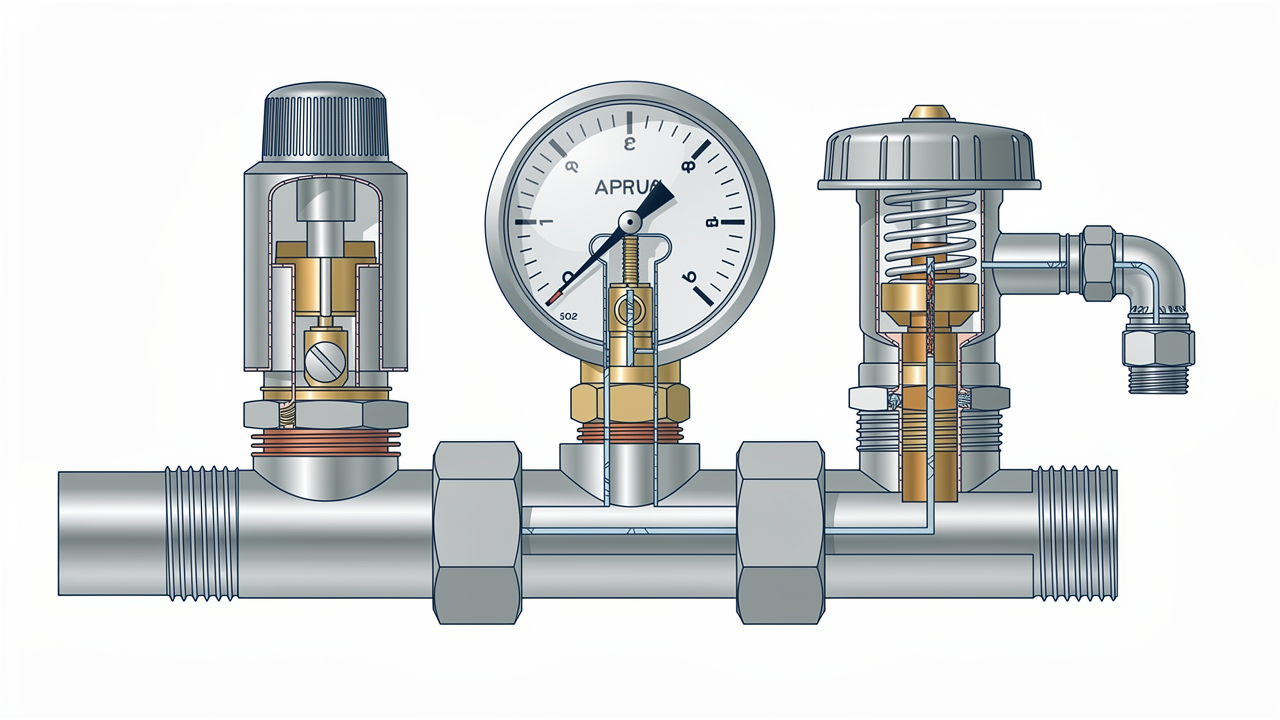

Что входит в группу безопасности
Классическая сборка объединяет 3 шт устройств, посаженных на один коллектор. Первый — предохранительный клапан, который сбрасывает лишнее, когда давление в контуре поднимается выше расчётного (значение настройки указано на корпусе клапана словами и цифрой в барах). Второй — автоматический воздухоотводчик диаметром около 15 мм, он сам выпускает скопившийся воздух через поплавковый механизм. Третий — манометр с круглой шкалой диаметром 50–63 мм, по которому видно рабочее давление в любой момент.
- Предохранительный клапан — аварийный сброс, срабатывает при превышении заданного порога.
- Воздухоотводчик — удаляет воздушные пробки, мешающие циркуляции.
- Манометр — контроль давления, шкала обычно рассчитана на несколько единиц в барах.
Сам коллектор чаще всего латунный, с толщиной стенки порядка 2–3 мм, а присоединительный патрубок вниз идёт под резьбу 20–25 мм. Такая сборка компактна: типовой блок помещается в габарит примерно 12 см по высоте и весит около 0,5–0,8 кг.
Зачем нужен каждый узел
Вода при нагреве расширяется, и если ей некуда деться, давление растёт. Основную часть избытка принимает расширительный бак, но когда его объёма не хватает или мембрана вышла из строя, в дело вступает предохранительный клапан. Он открывается и сбрасывает несколько литров теплоносителя, снижая нагрузку на котёл и трубы. Для контура частного дома площадью 100–150 м² такой запас прочности критичен: без клапана перегрев способен разорвать теплообменник, а его замена стоит куда дороже всей группы — нередко 15 000–40 000 ₽.
Воздухоотводчик решает другую задачу. Пузырьки воздуха собираются в верхних точках и мешают потоку, из-за чего радиаторы греют неравномерно, а насос шумит. Автоматический узел стравливает воздух постоянно, экономя вам десятки минут ручной прокачки за сезон. Манометр же служит индикатором: отклонение стрелки на 20–30 % от привычного значения — повод осмотреть систему, пока мелкая утечка не превратилась в аварию.
Где и как ставится группа
Правильное место — на подаче, сразу после котла, на расстоянии 0,5–1 м от него. Между котлом и группой безопасности не должно быть никакой запорной арматуры: если кран случайно перекрыть, клапан не сработает, и весь смысл защиты пропадёт. Подключение выполняют трубой 15–25 мм в зависимости от мощности агрегата и диаметра обвязки. Для настенного котла до 30–35 кВт обычно достаточно присоединения 20 мм.
Отводную трубку от клапана направляют вниз, к дренажу или в ёмкость, чтобы горячий сброс не попал на человека. Длина такой трубки — 20–40 см, её не заглушают и не выводят вверх. Монтаж несложный: у опытного мастера установка занимает 1–2 ч, но врезка в существующий контур требует слить часть воды — иногда 10–20 л. Подробнее про общую схему подключения читайте в материале про обвязку котла.
Как работает предохранительный клапан
Внутри клапана — подпружиненный шток. Пока давление в системе в норме, пружина держит седло закрытым. Как только напор превышает настройку (порог задан производителем и выражается в барах — пишем словами), шток приподнимается и открывает проход. Часть теплоносителя, обычно от 1 до 3 л за срабатывание, уходит в дренаж, и давление падает до безопасного.
Настройка большинства бытовых клапанов рассчитана на закрытые системы с котлом до 40–50 кВт. Менять пружину или подкручивать шток самостоятельно нельзя: заводская калибровка обеспечивает точность в пределах нескольких процентов, а вмешательство её собьёт. Если клапан «плачет» и подтекает при нормальном давлении, его меняют целиком — деталь стоит ориентировочно 400–900 ₽. Связь давления и настроек подробно описана в статье про давление в системе отопления.
Воздухоотводчик и манометр в связке
Автоматический воздухоотводчик работает от поплавка: пока внутри вода, клапан закрыт, а как только собирается воздух, поплавок опускается и открывает выпускное отверстие диаметром около 2 мм. Раз в 6–12 мес колпачок стоит подкрутить и проверить, не залип ли механизм от накипи. В жёсткой воде Подмосковья ресурс поплавковых узлов заметно короче, поэтому осмотр раз в год обязателен.
Манометр показывает давление наглядно. Оптимально, когда рабочая стрелка стоит примерно на середине шкалы: тогда есть запас и вверх, и вниз. Если за сутки давление падает на 15–20 %, где-то течь или спустил расширительный бак. Точность бытового манометра — в пределах 1,5–2,5 % класса, для домашней системы этого достаточно. Диаметр корпуса 50–63 мм удобно читать с расстояния 1–2 м.
Материалы и срок службы
Коллектор и корпуса узлов делают из латуни — она не боится коррозии и держит температуру теплоносителя. Латунный корпус группы служит в среднем 10–15 лет, тогда как отдельные подвижные детали (поплавок воздухоотводчика, пружина клапана) могут потребовать замены раньше, через 5–7 лет. Никелированное покрытие добавляет стойкости и облегчает уход.
- Латунный коллектор — ресурс 10–15 лет при нормальной воде.
- Воздухоотводчик — проверка каждые 6–12 мес, замена по состоянию.
- Манометр — калибровка сохраняется годами, но при ударе стрелку может заклинить.
Чтобы продлить срок службы, воду в контур заливают чистую, а на входе желательно ставить фильтр. Механические примеси быстрее всего убивают клапан: песчинка под седлом даёт течь уже через несколько месяцев.
Сколько стоит и что влияет на цену
Готовая группа безопасности в сборе стоит ориентировочно 1500–4000 ₽ — это рыночный ориентир по МО, точная сумма зависит от диаметра и производителя. Отдельные элементы дешевле: манометр 250–600 ₽, воздухоотводчик 300–800 ₽, клапан 400–900 ₽. Работа мастера по врезке узла обычно обходится в 1500–3000 ₽, если не нужно переделывать всю обвязку.
Экономить на этом блоке не стоит: разница между дешёвой и надёжной сборкой — всего 1000–1500 ₽, а цена ошибки измеряется стоимостью нового теплообменника. Точную смету по вашему котлу дадут после замера — это ориентир, а не окончательная цифра. Если планируете полную переделку контура, посмотрите раздел про монтаж отопления, там расписаны этапы и типовые затраты.
Частые ошибки при установке
Первая и самая опасная — запорный кран между котлом и группой. Вторая — заужение прохода: если поставить группу с патрубком 15 мм на котёл мощностью 35–40 кВт, сброс не успеет сработать в пиковый момент. Третья — отводная трубка, задранная вверх или заглушенная: горячая вода тогда бьёт в стороны.
Ещё одна частая недоработка — отсутствие уклона и креплений, из-за чего блок вибрирует вместе с циркуляционным насосом. Группу желательно жёстко закрепить и оставить вокруг 10–15 см свободного пространства для обслуживания. И наконец, про манометр забывают: его шкалу нужно видеть, а не прятать за трубами, иначе контроль теряет смысл.
Частые вопросы
Можно ли ставить группу безопасности на обратке?
Нет, штатное место — на подаче, в 0,5–1 м от котла. Именно здесь теплоноситель самый горячий и давление растёт первым. На обратке узел сработает с запозданием, а часть производителей вообще не допускает такую установку. Диаметр подключения при этом сохраняют по обвязке — обычно 20–25 мм.
Нужна ли группа, если у котла есть встроенная защита?
У многих настенных котлов до 24–35 кВт клапан и воздухоотводчик уже встроены. Тогда отдельная группа на этом же участке не обязательна, но она полезна на дальних коллекторах и в системах объёмом более 100–150 л. Уточняйте по паспорту котла: дублирование лишним не будет, а стоит ориентировочно 1500–2500 ₽.
Как часто обслуживать группу безопасности?
Осмотр — минимум 1 раз в год, а воздухоотводчик и клапан лучше проверять каждые 6–12 мес. Раз в год вручную приоткрывают клапан, чтобы убедиться, что шток не закис. Вся процедура занимает несколько минут и продлевает ресурс узла на годы.
Что делать, если клапан постоянно капает?
Сначала проверьте давление по манометру: если оно завышено на 20–30 %, разберитесь с расширительным баком, а не с клапаном. Если давление в норме, а капёж есть, значит под седло попала грязь или износилась пружина — узел меняют целиком за 400–900 ₽. Тянуть нельзя: постоянный подтёк за месяц-другой съест уплотнение полностью.
